003
Concurso · proyecto no ejecutado
Campus de
la Justicia
Juzgados de lo Civil · Madrid
Pregunta de investigación
¿Cómo se anticipa la construcción de un edificio que todavía no existe?

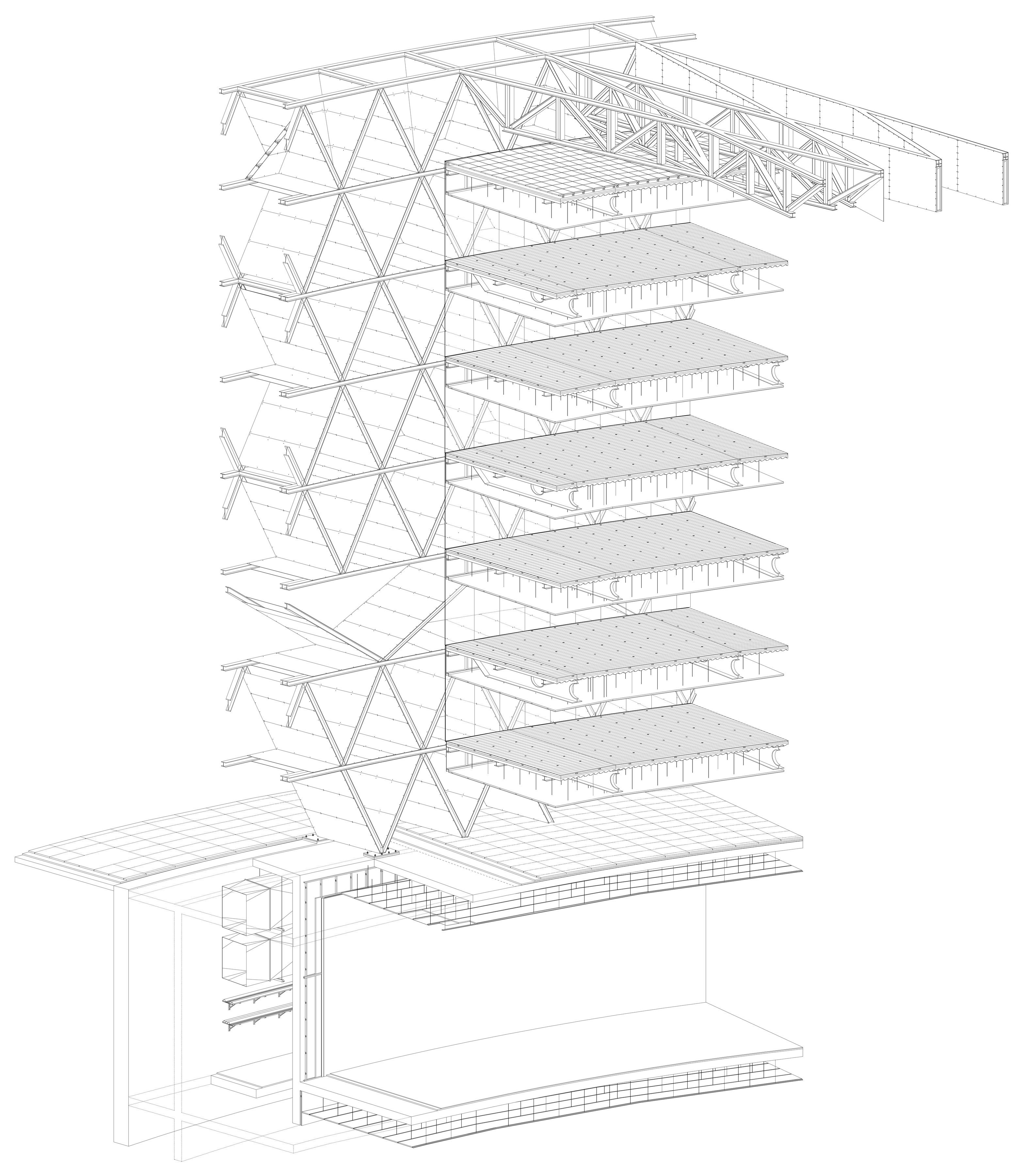

La axonometría no documenta una obra terminada: reconstruye el orden constructivo previsto para la propuesta de Francisco Mangado. El dibujo separa estructura, forjados y envolvente; la secuencia posterior recompone las operaciones necesarias para levantar un edificio que finalmente no llegó a ejecutarse.
- Arquitecto
- Francisco Mangado
- Proyecto
- Juzgados de lo Civil · Campus de la Justicia
- Concurso
- Propuesta no ganadora · edificio no ejecutado
- Lugar
- Madrid, España
- Investigación gráfica
- JARF · Juan Antonio Rodríguez Fernández
Dos aproximaciones
Del conjunto
al sistema.

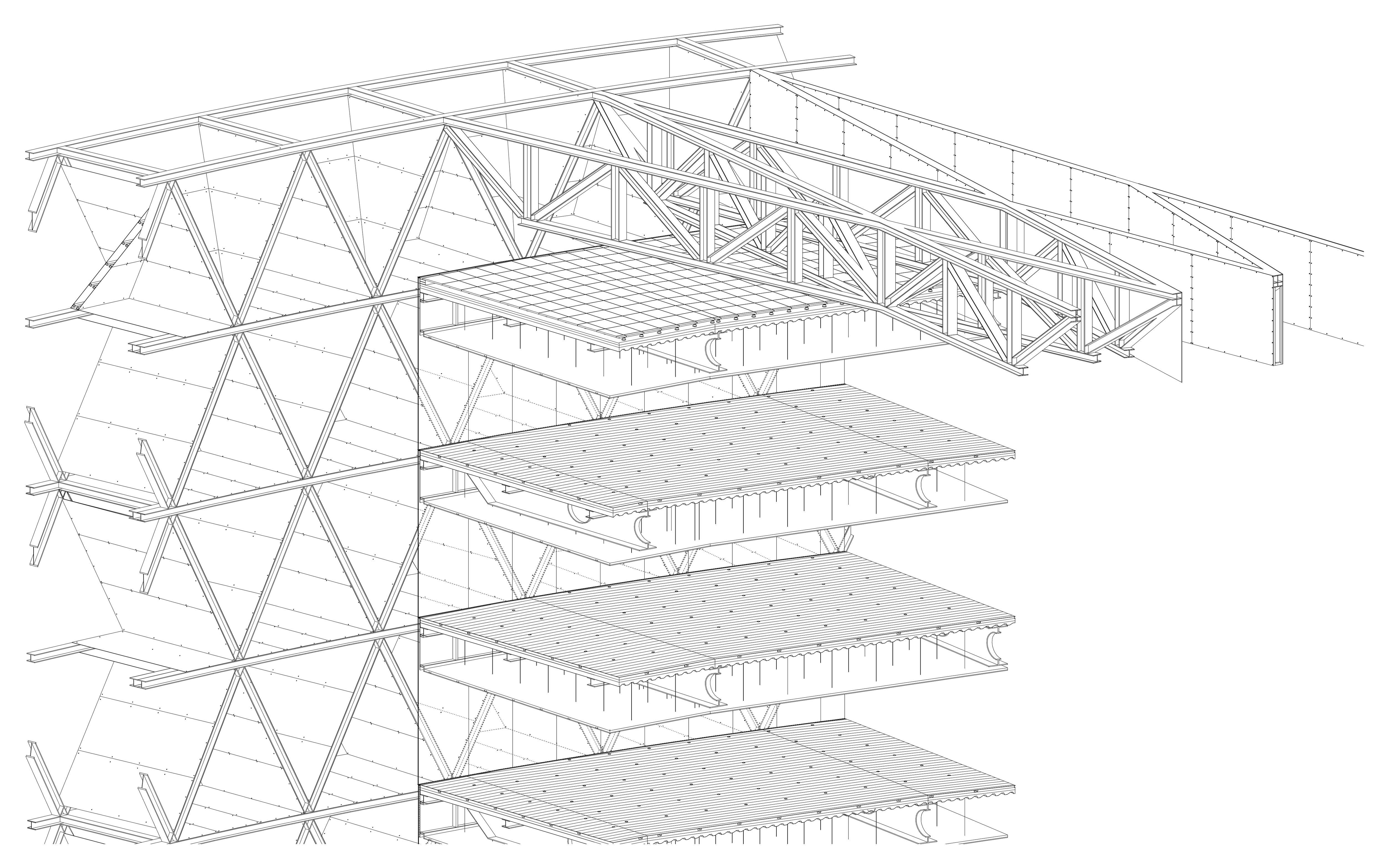

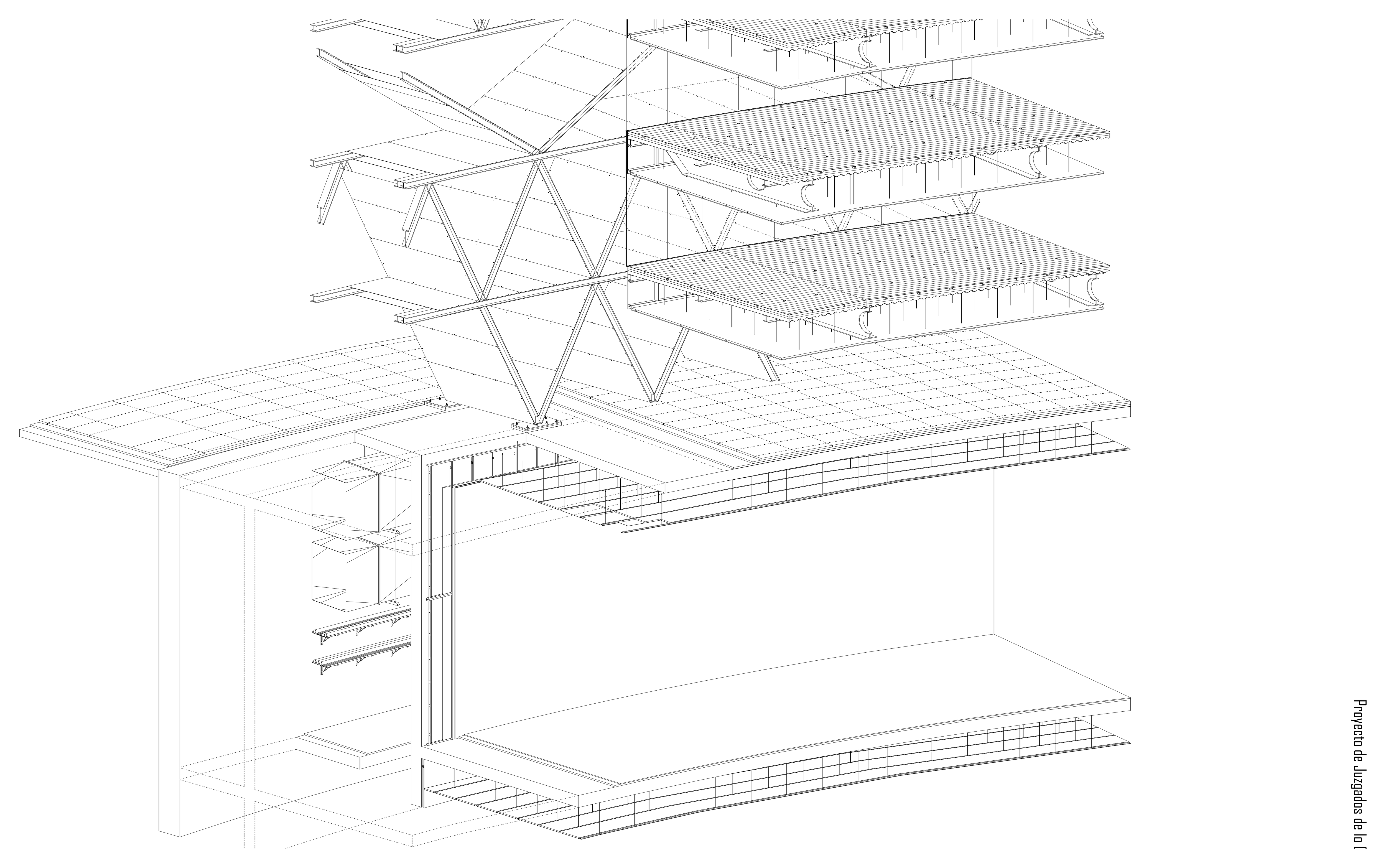

La disección permite aislar dos órdenes complementarios: la coronación estructural y el encuentro de los forjados inferiores con el basamento.
04 · Proceso
Construir antes
de construir.

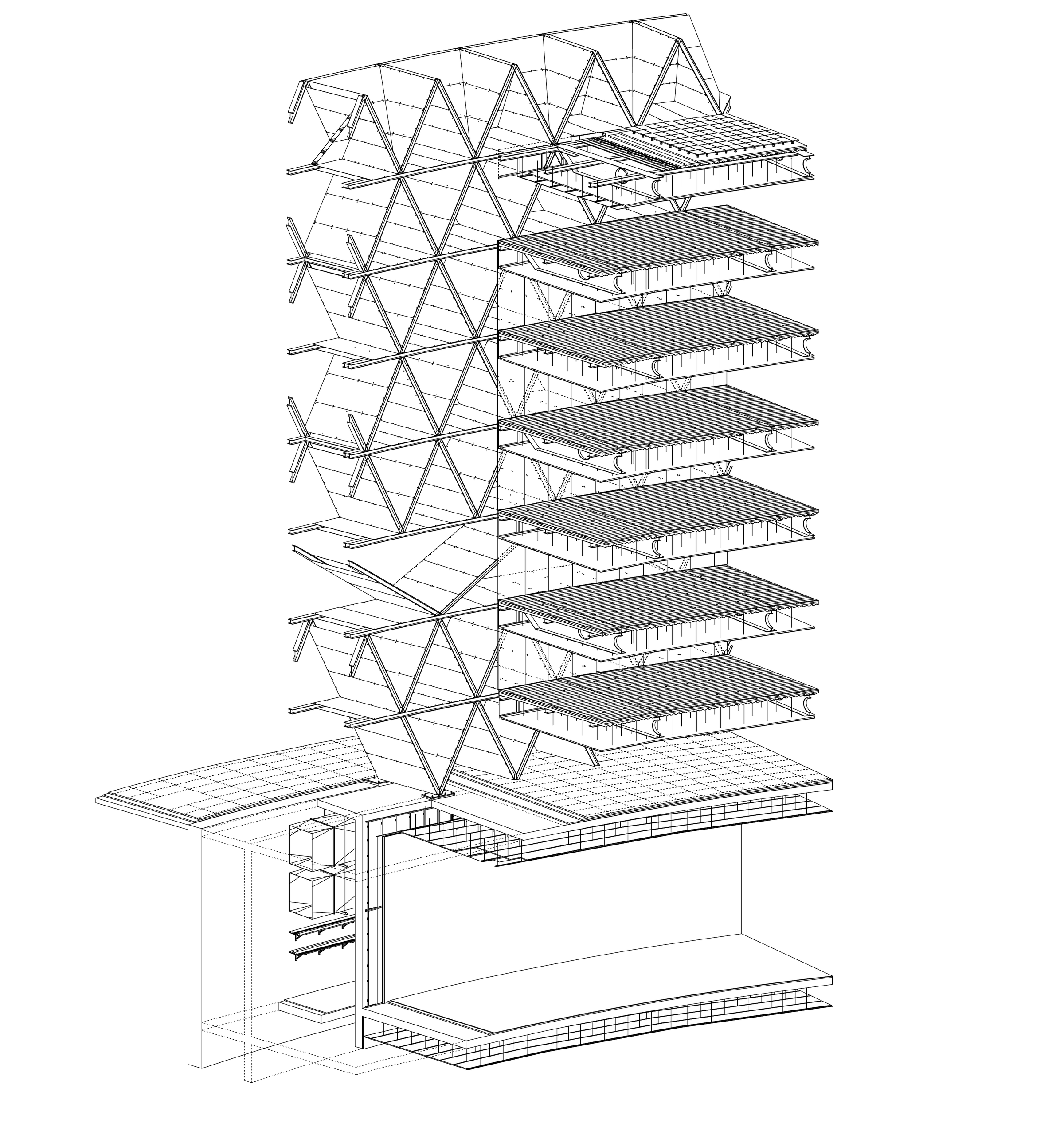

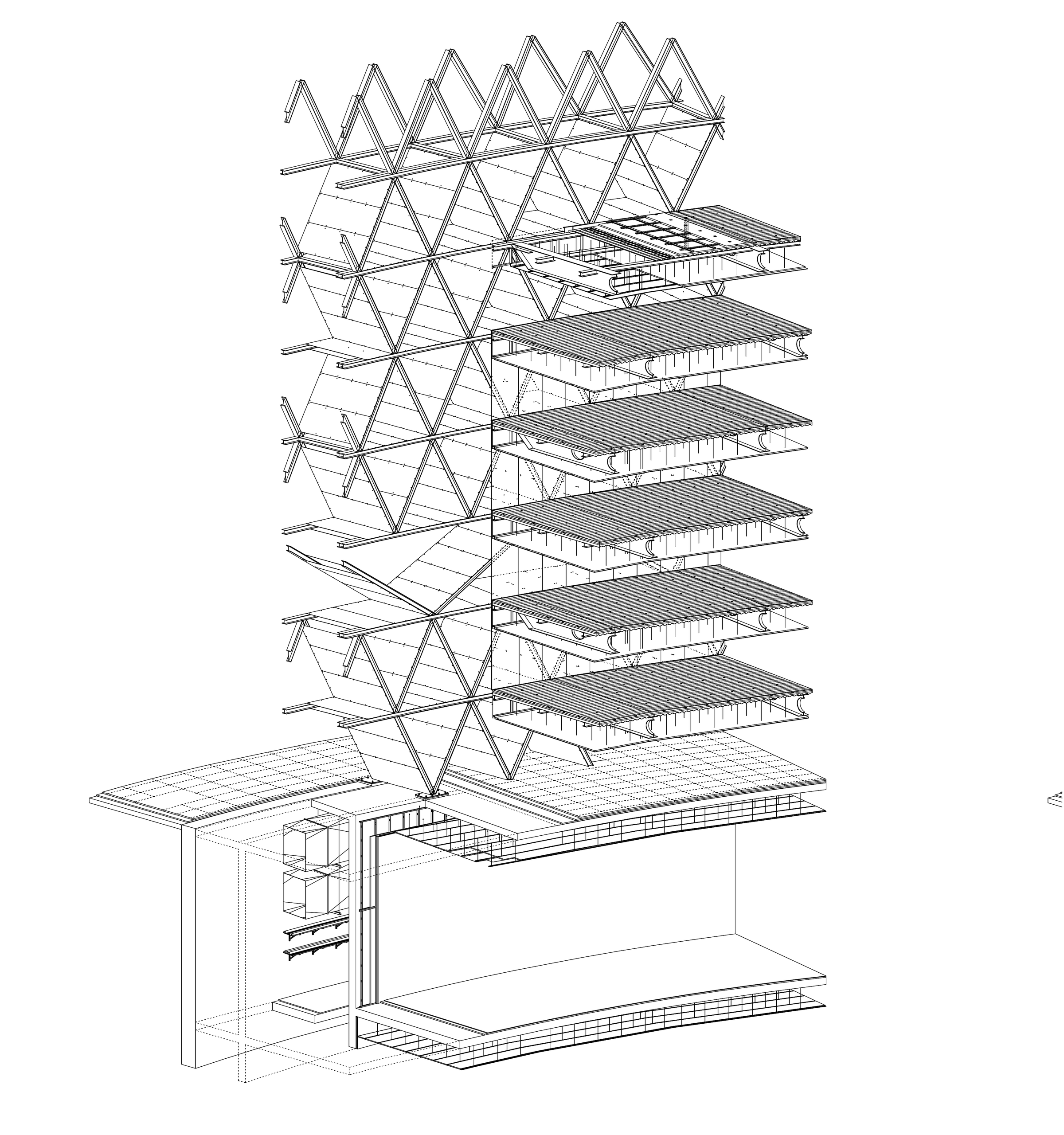

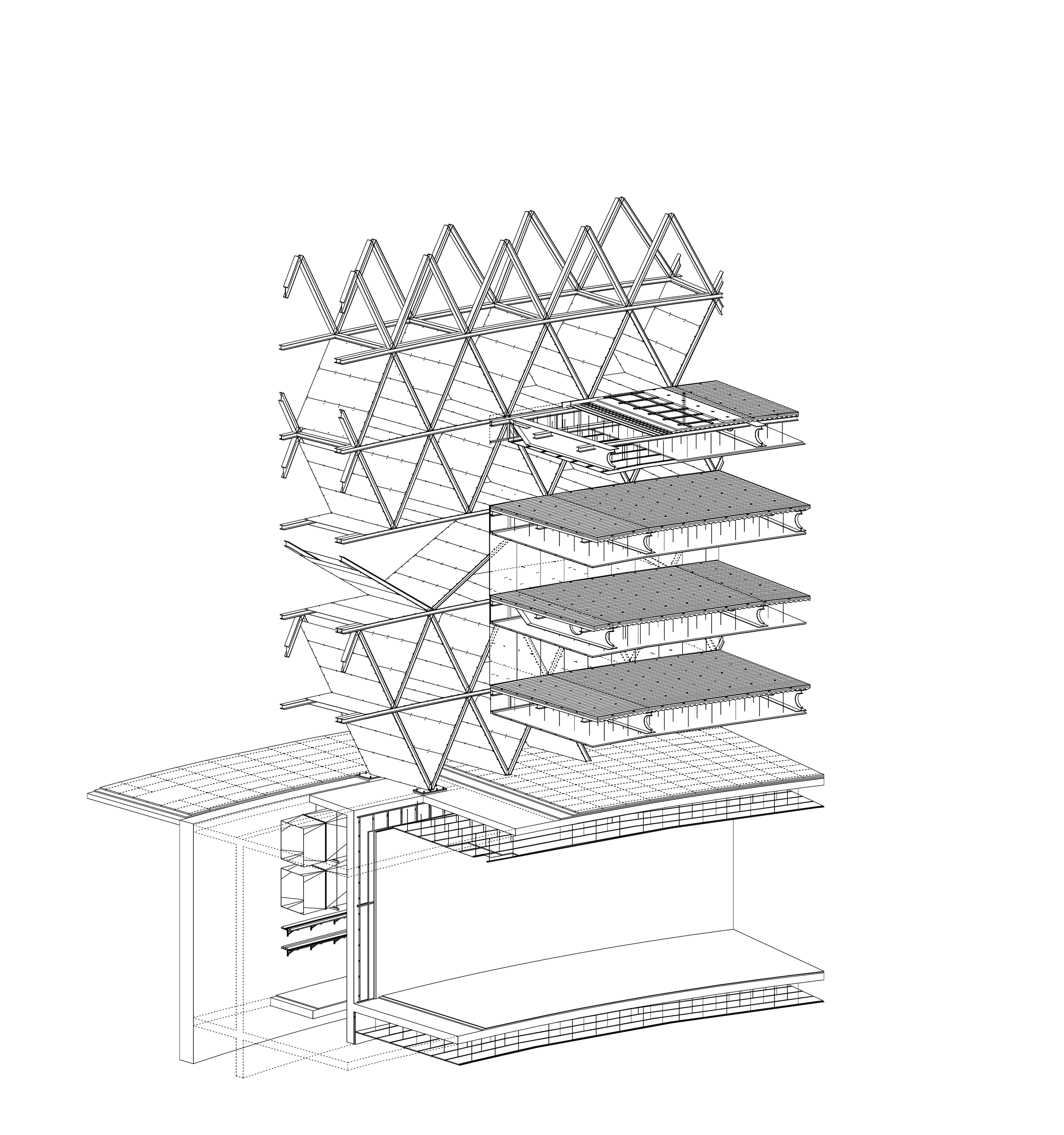

Diez dibujos convierten la propuesta en una hipótesis de montaje: desde el arranque sobre el basamento hasta la configuración completa de estructura, forjados y envolvente.

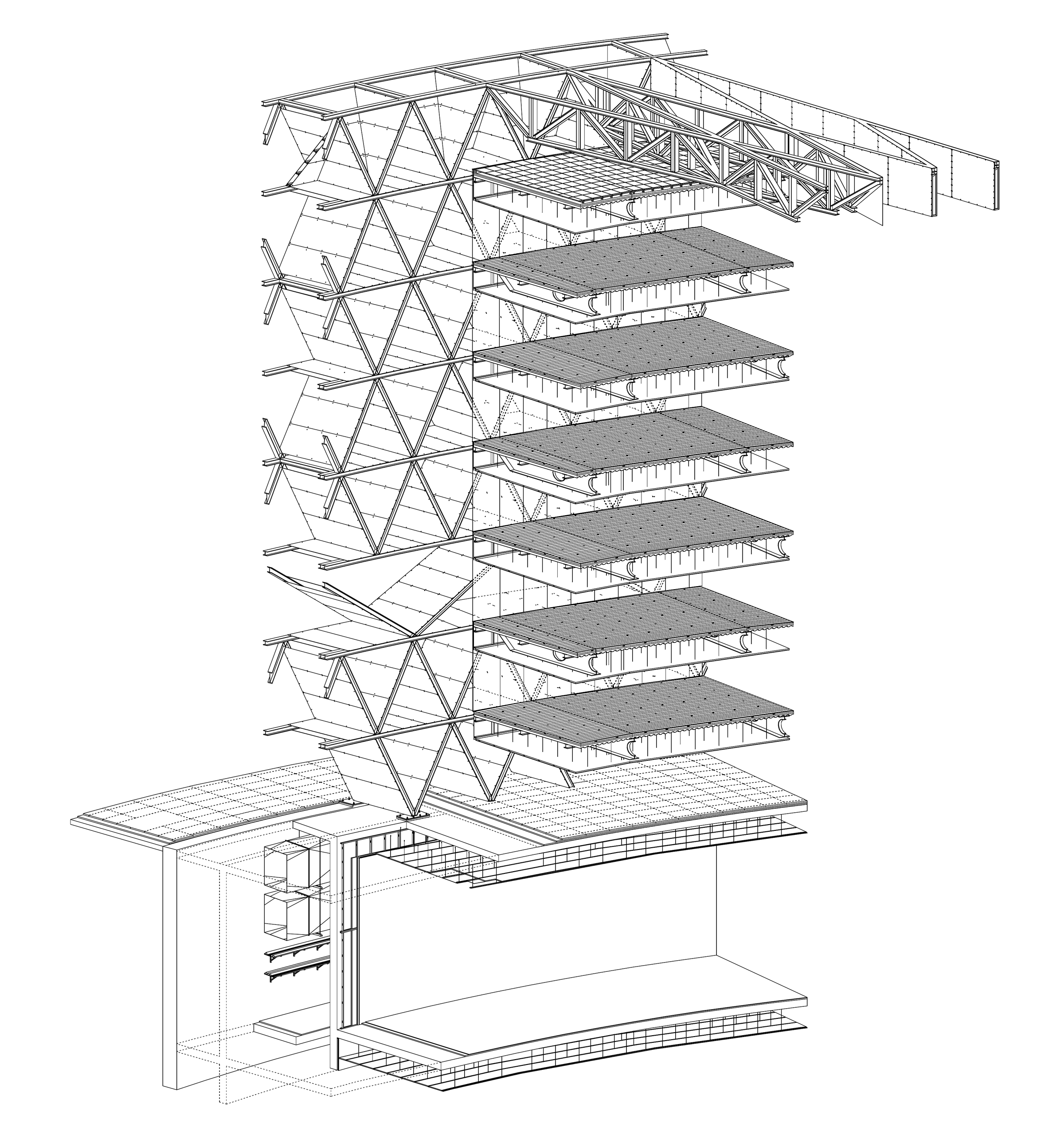

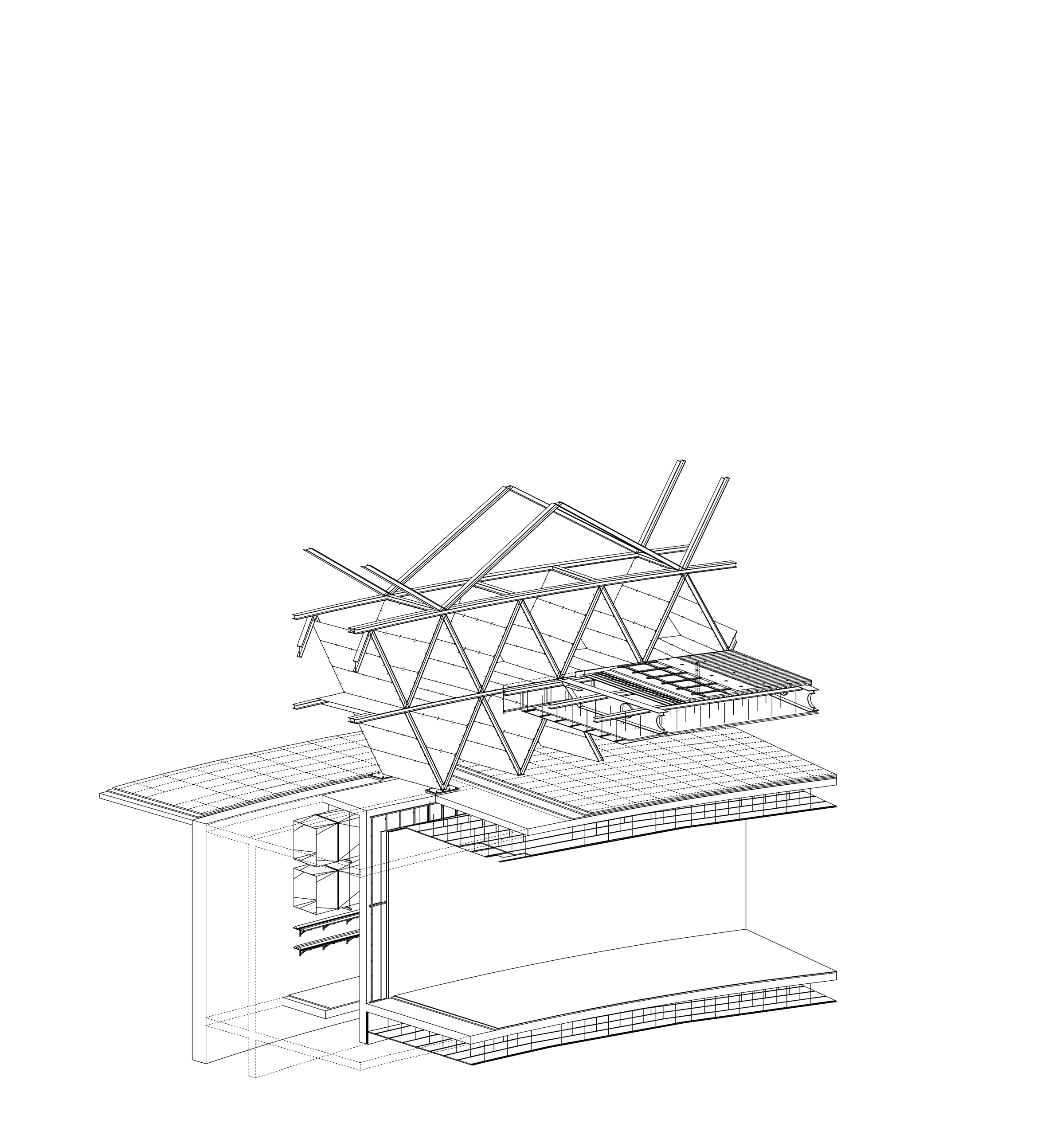

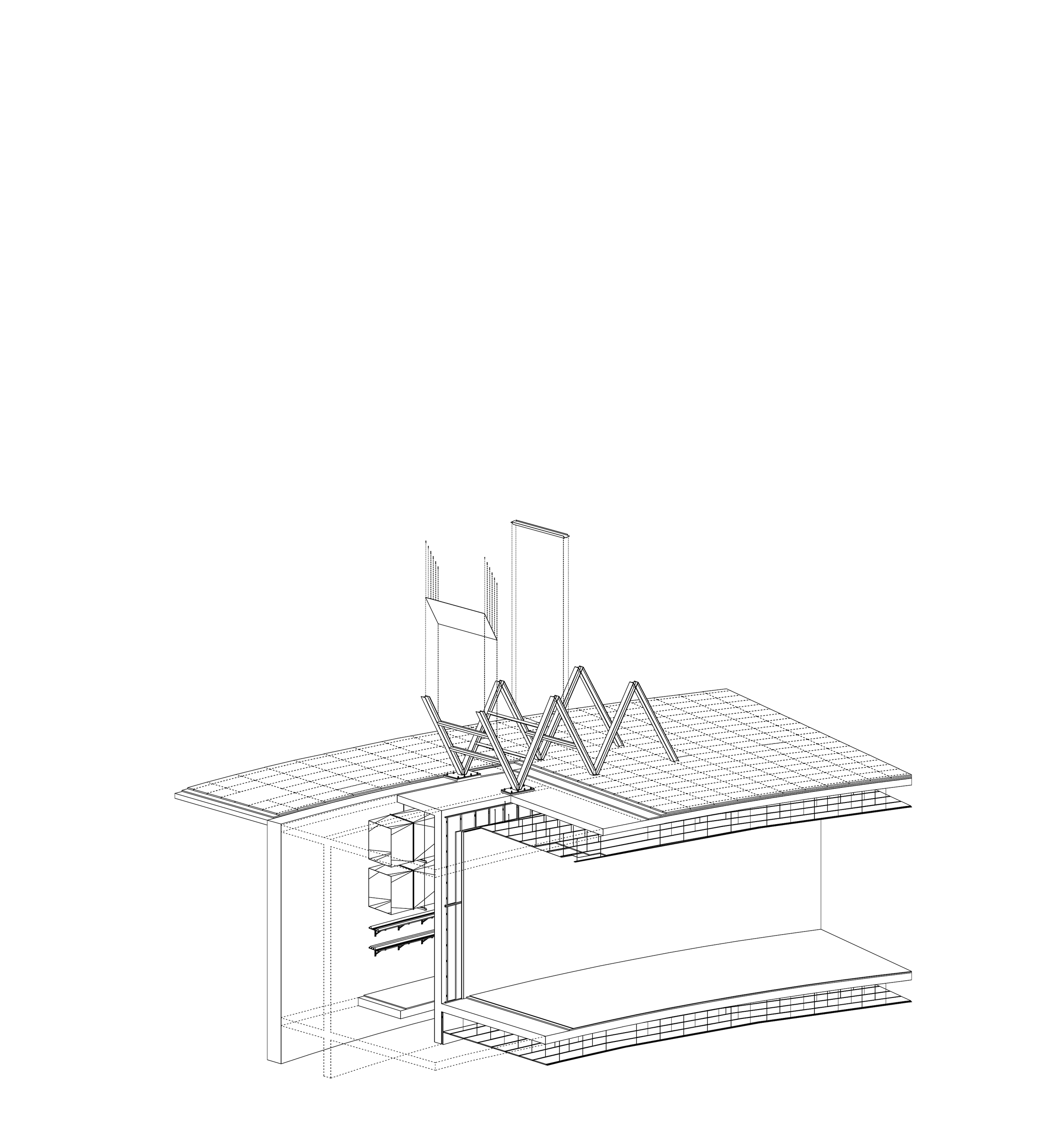

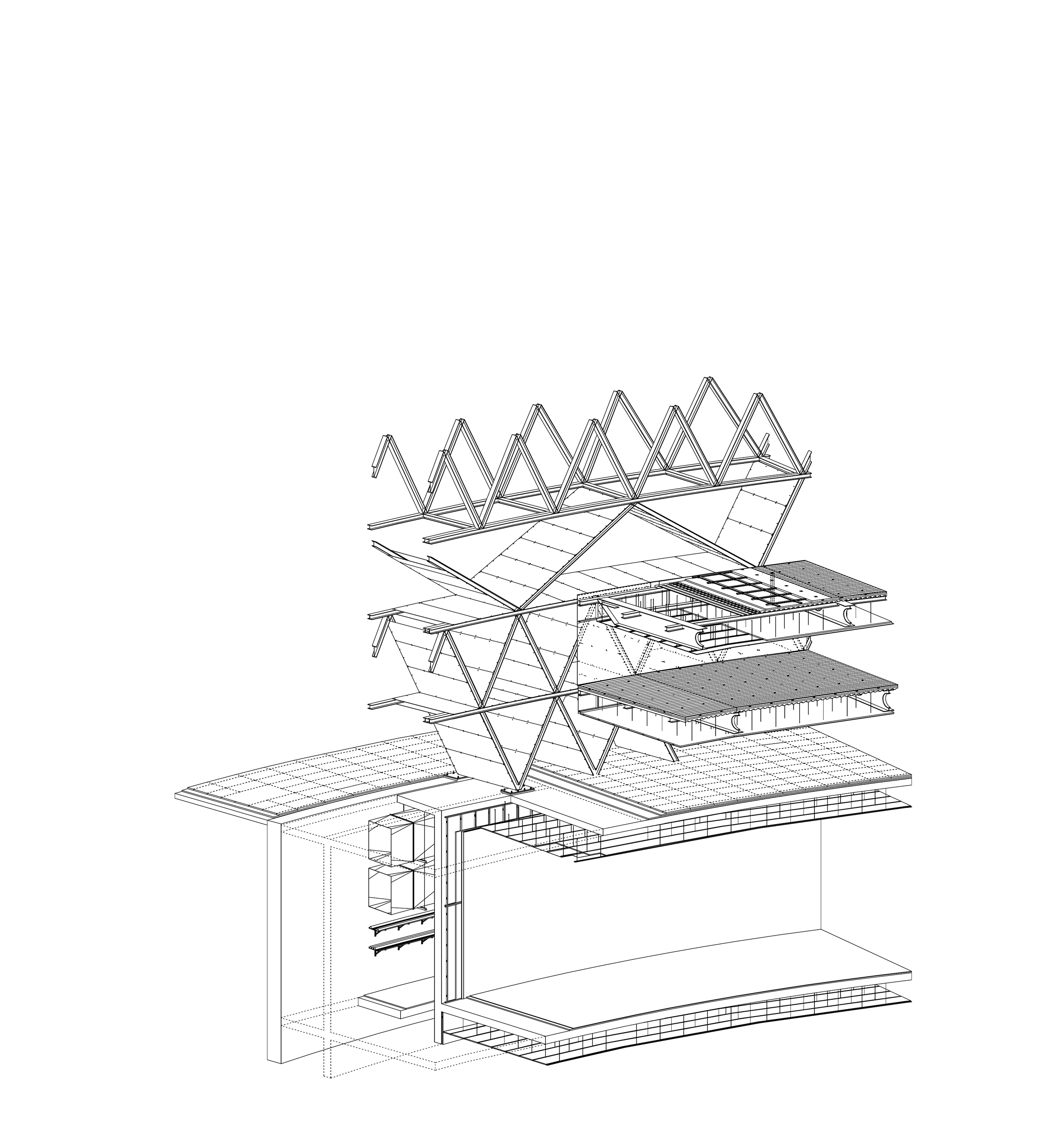

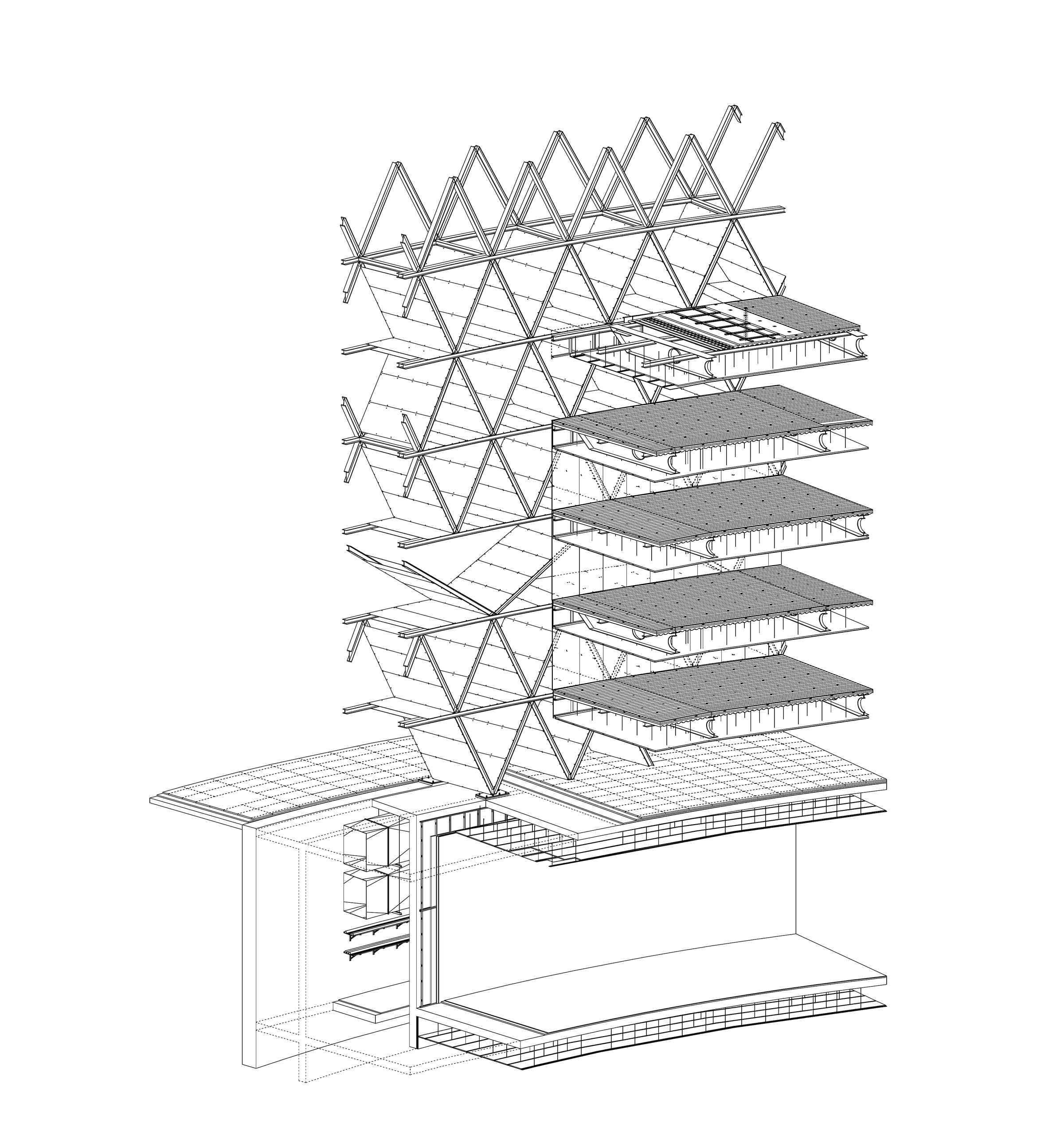

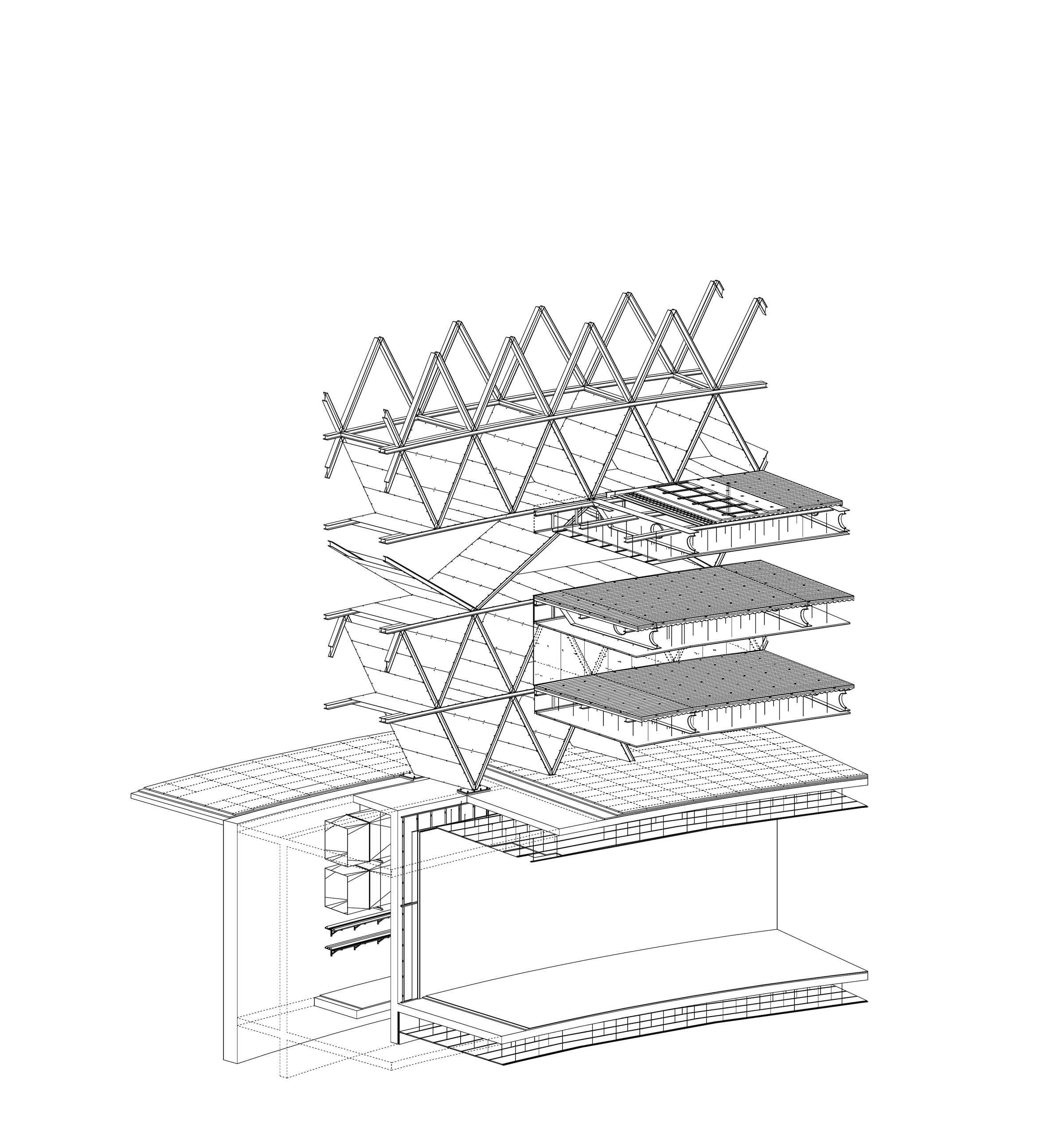

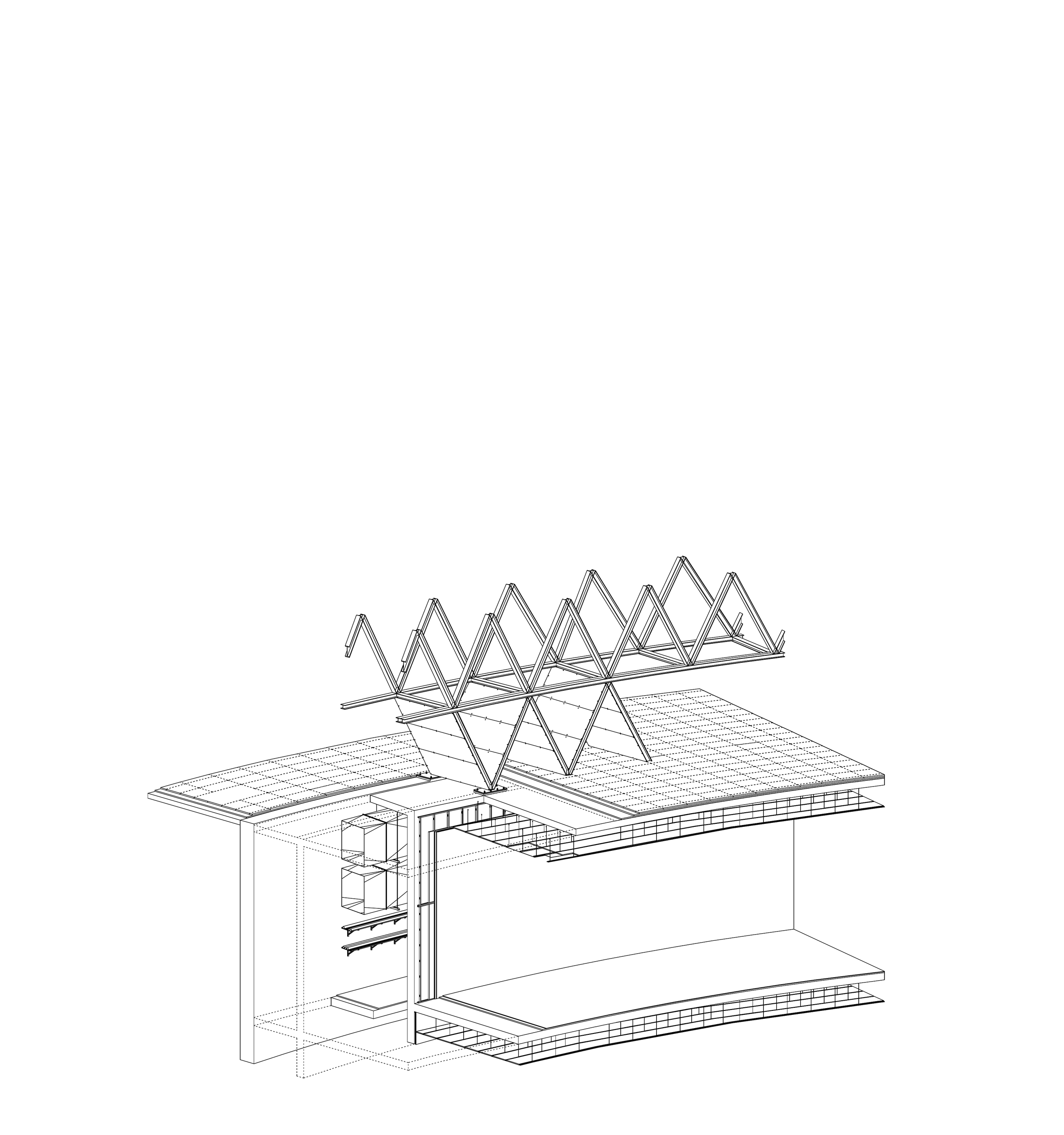

Secuencia de montaje · diez fases
