005
Conjunto · sistema · secuencia · elemento
Escuela de
la Madera
Biel, Suiza
Pregunta de investigación
¿Cómo puede una misma lógica de madera explicar el edificio, su montaje y cada una de sus piezas?
Desarrollado por sus arquitectos durante más de diez años, el proyecto alcanza una definición constructiva extraordinaria. Las disecciones recorren esa precisión desde el edificio completo hasta el módulo, incorporan el tiempo mediante las secuencias de montaje y muestran cómo se fabrica y se une cada pieza.
- Arquitectos
- Meili & Peter con Zeno Vogel
- Proyecto
- Escuela Superior Suiza para la Ingeniería de la Madera
- Lugar
- Biel, Suiza
- Investigación gráfica
- JARF · Juan Antonio Rodríguez Fernández

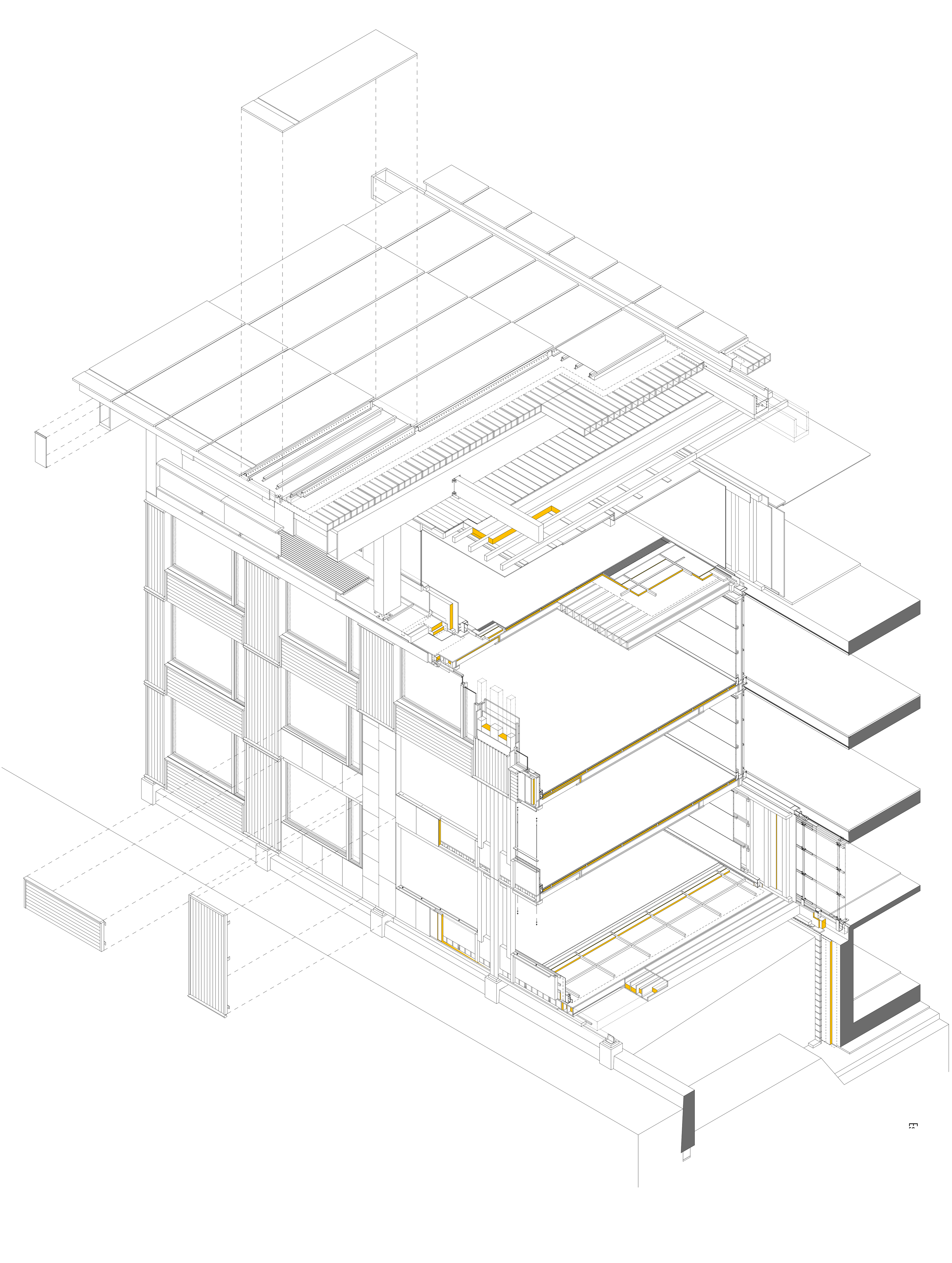

Del conjunto al encuentro

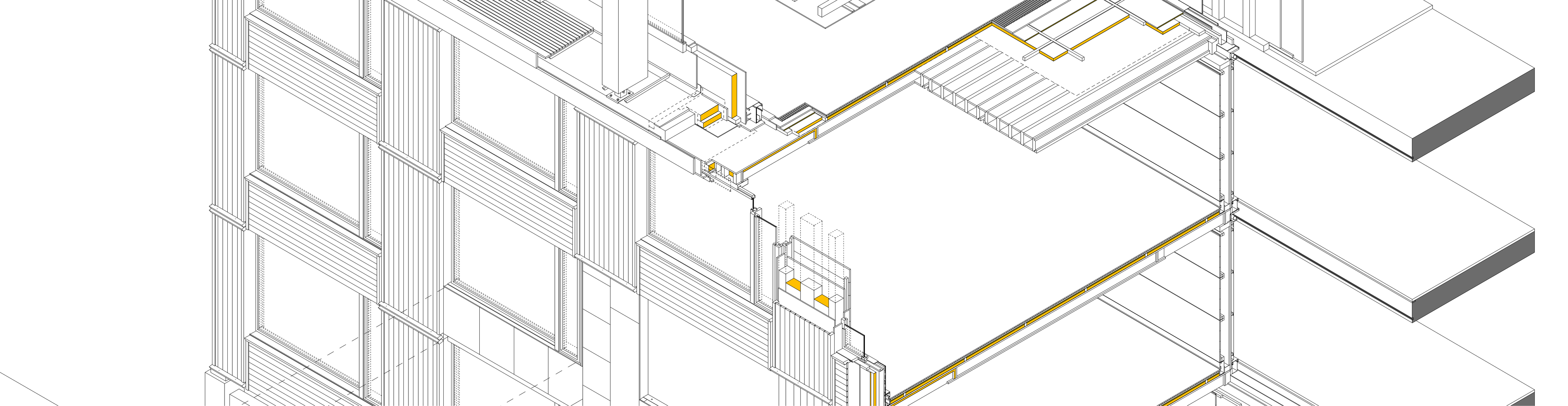

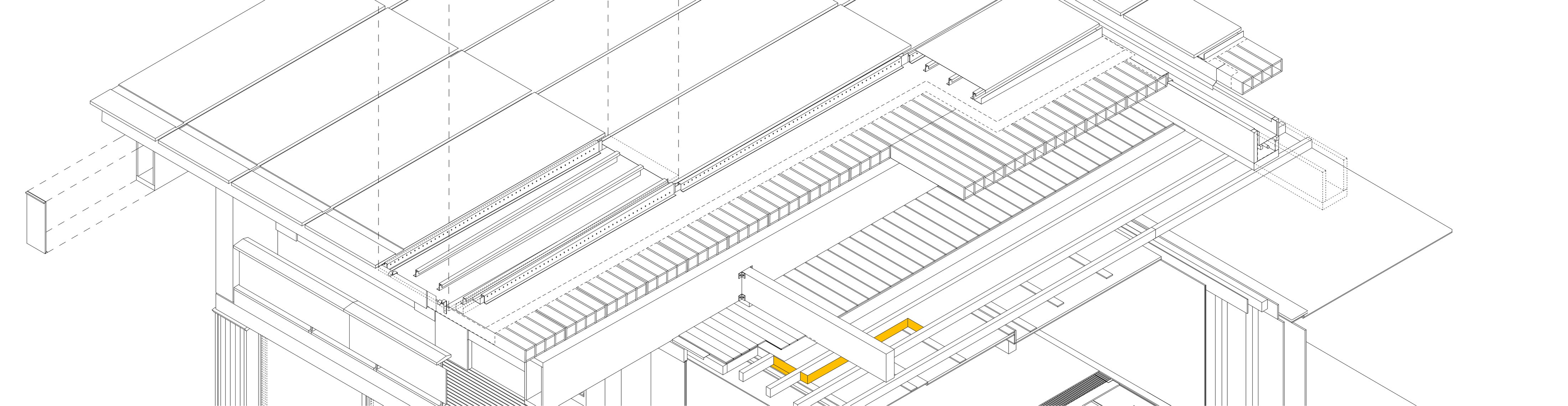

Capas que construyen el confort.

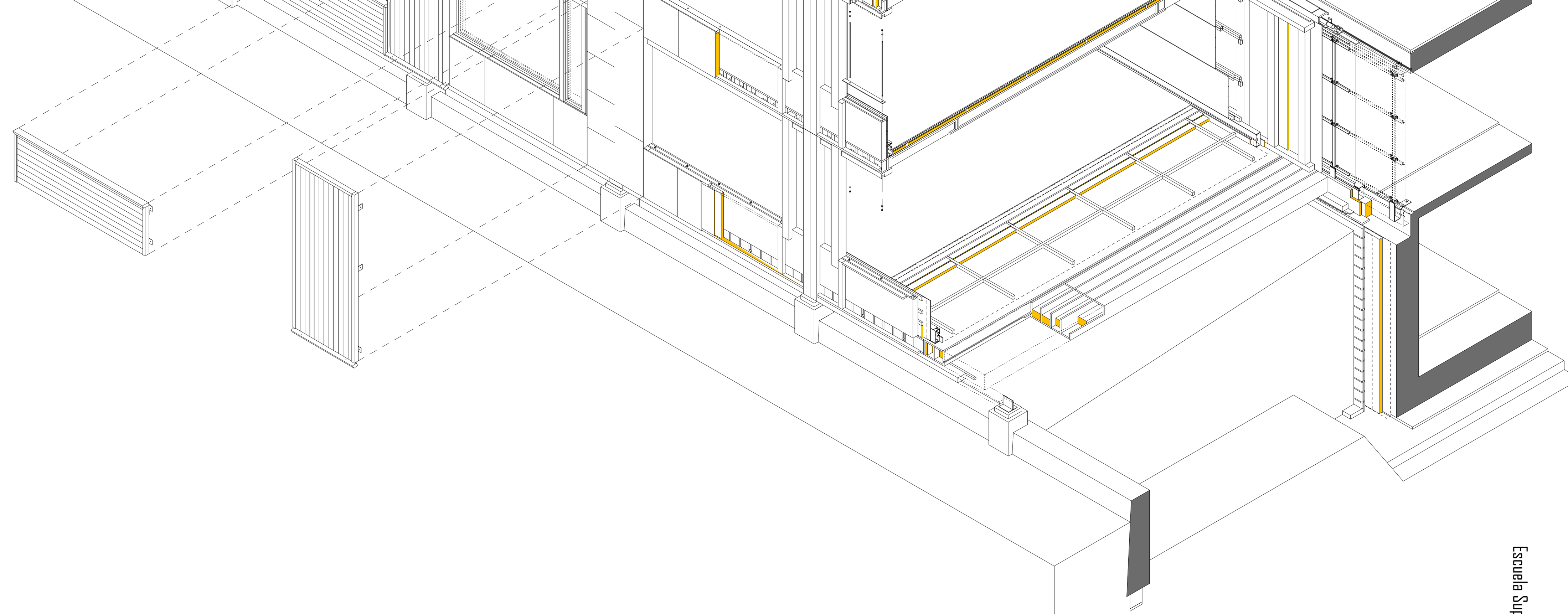

La cubierta y los paramentos verticales superponen capas estructurales y constructivas que se complementan y se protegen entre sí. Esta redundancia mejora al máximo el aislamiento térmico y permite alcanzar un confort interior excepcional sin perder la precisión de cada encuentro.
01 · Sistema

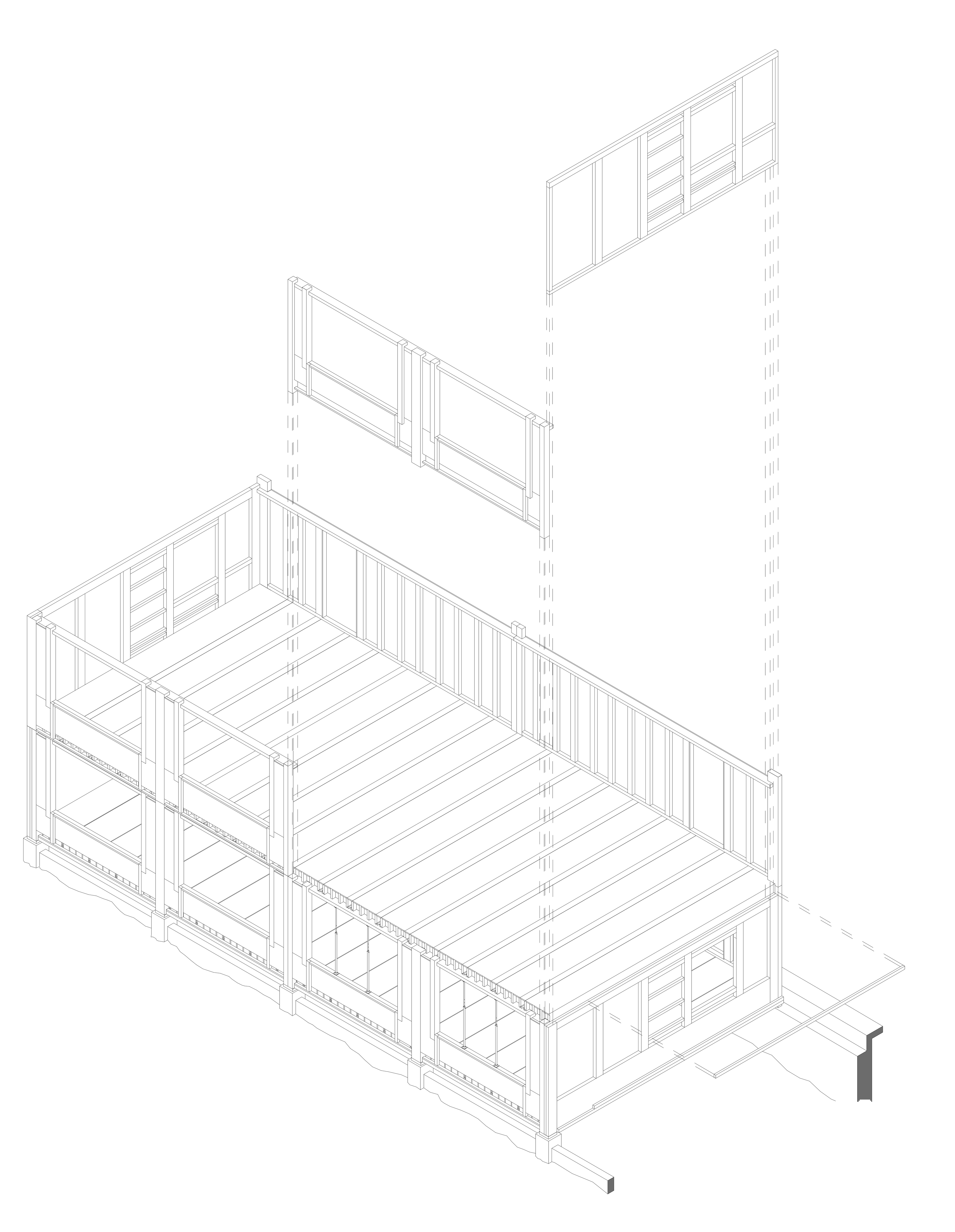

La estructura como módulo abierto.
Forjados, pórticos y paneles de fachada forman una unidad repetible. La axonometría separa algunos cerramientos para mostrar que el edificio no se compone de piezas aisladas, sino de familias compatibles que pueden prefabricarse y ensamblarse.

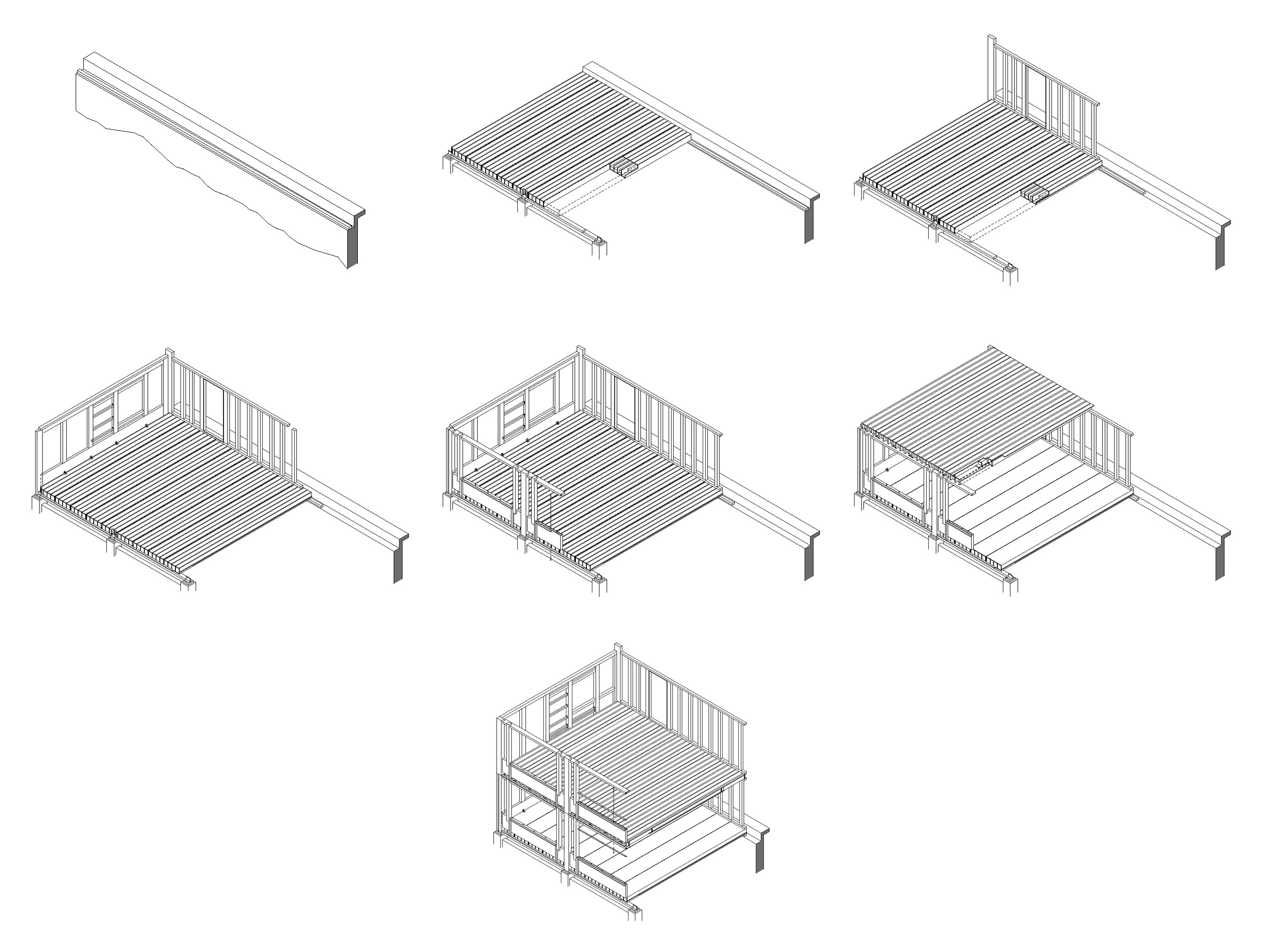

02 · Secuencia
Construir también es ordenar el tiempo.

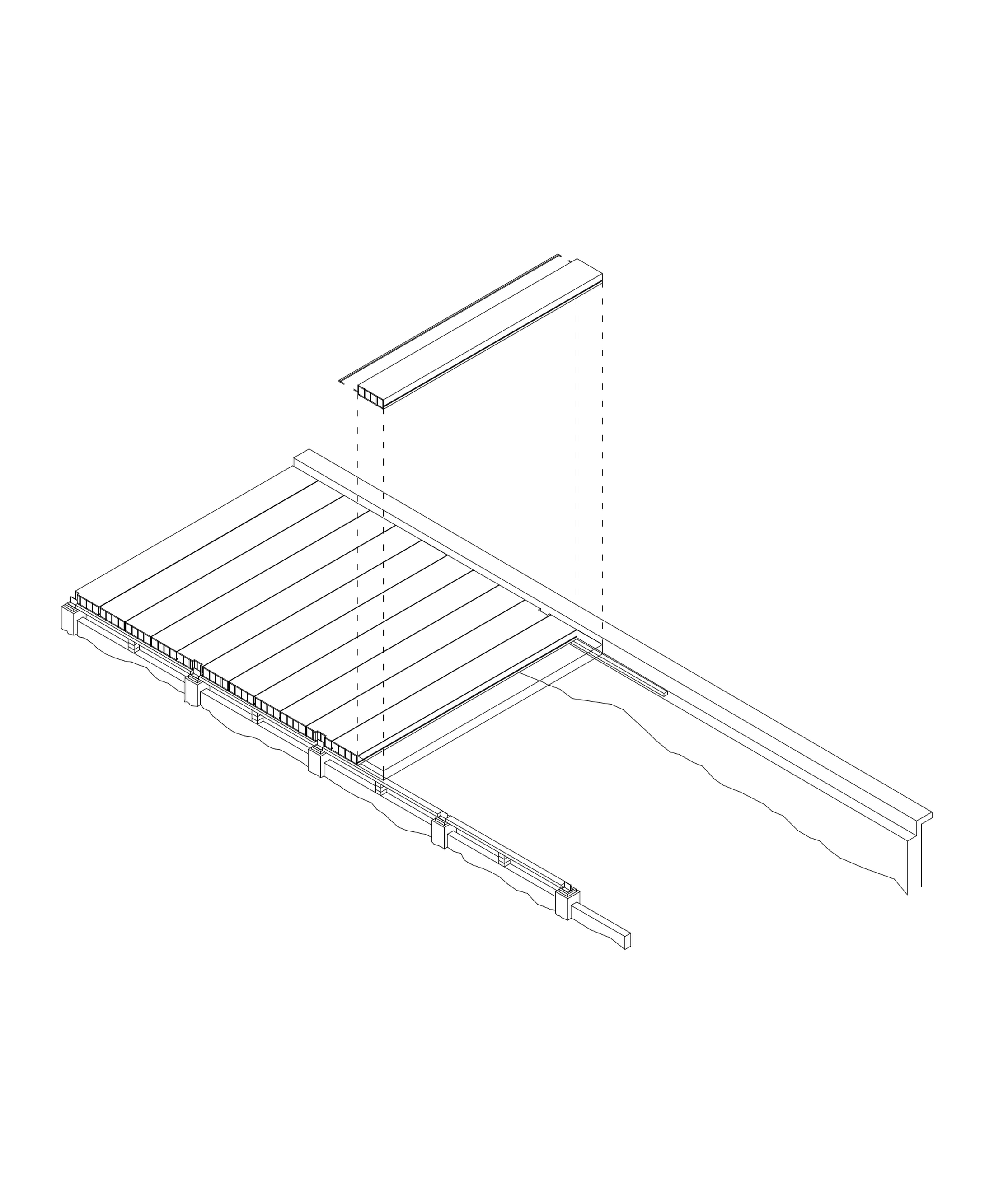

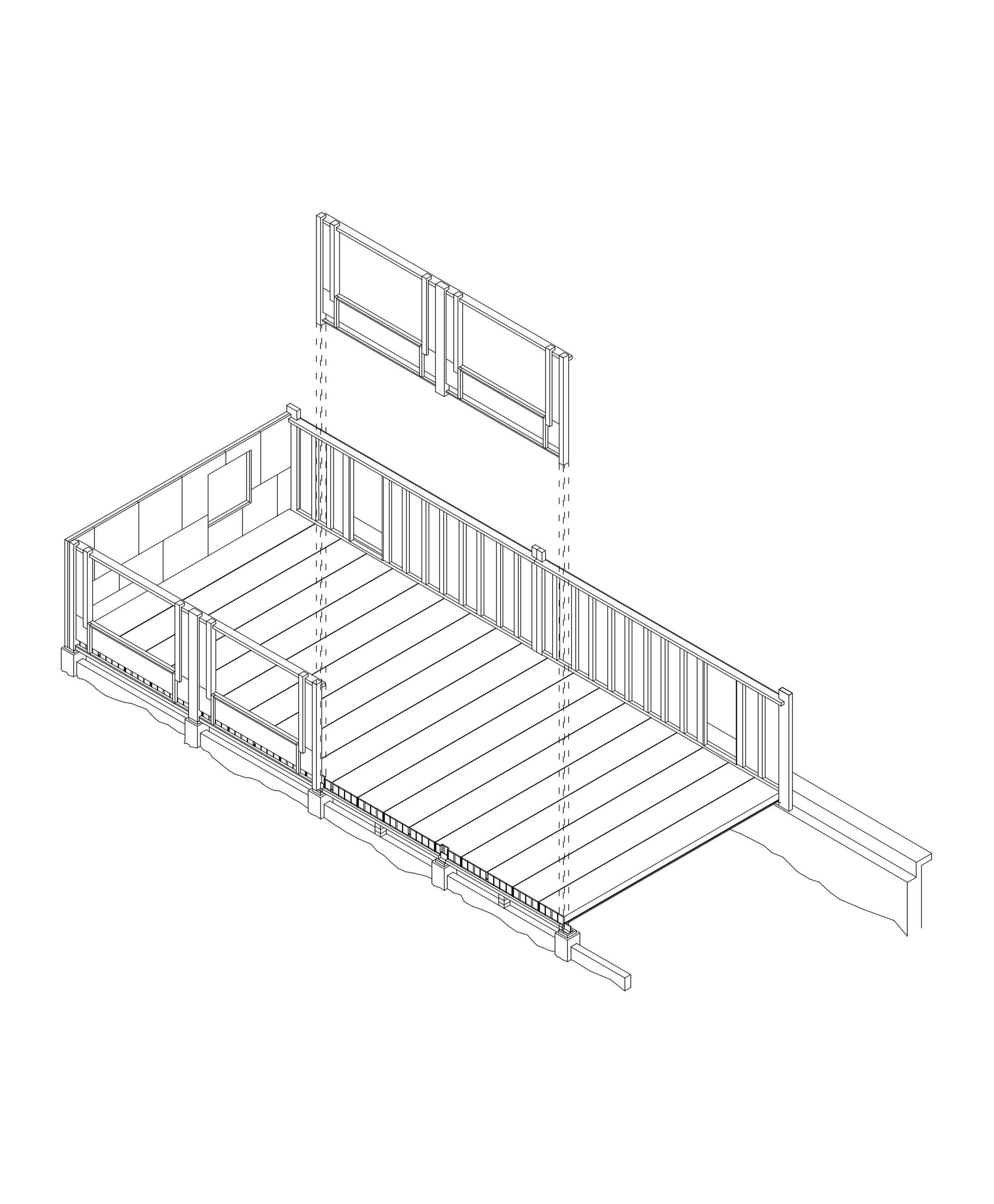

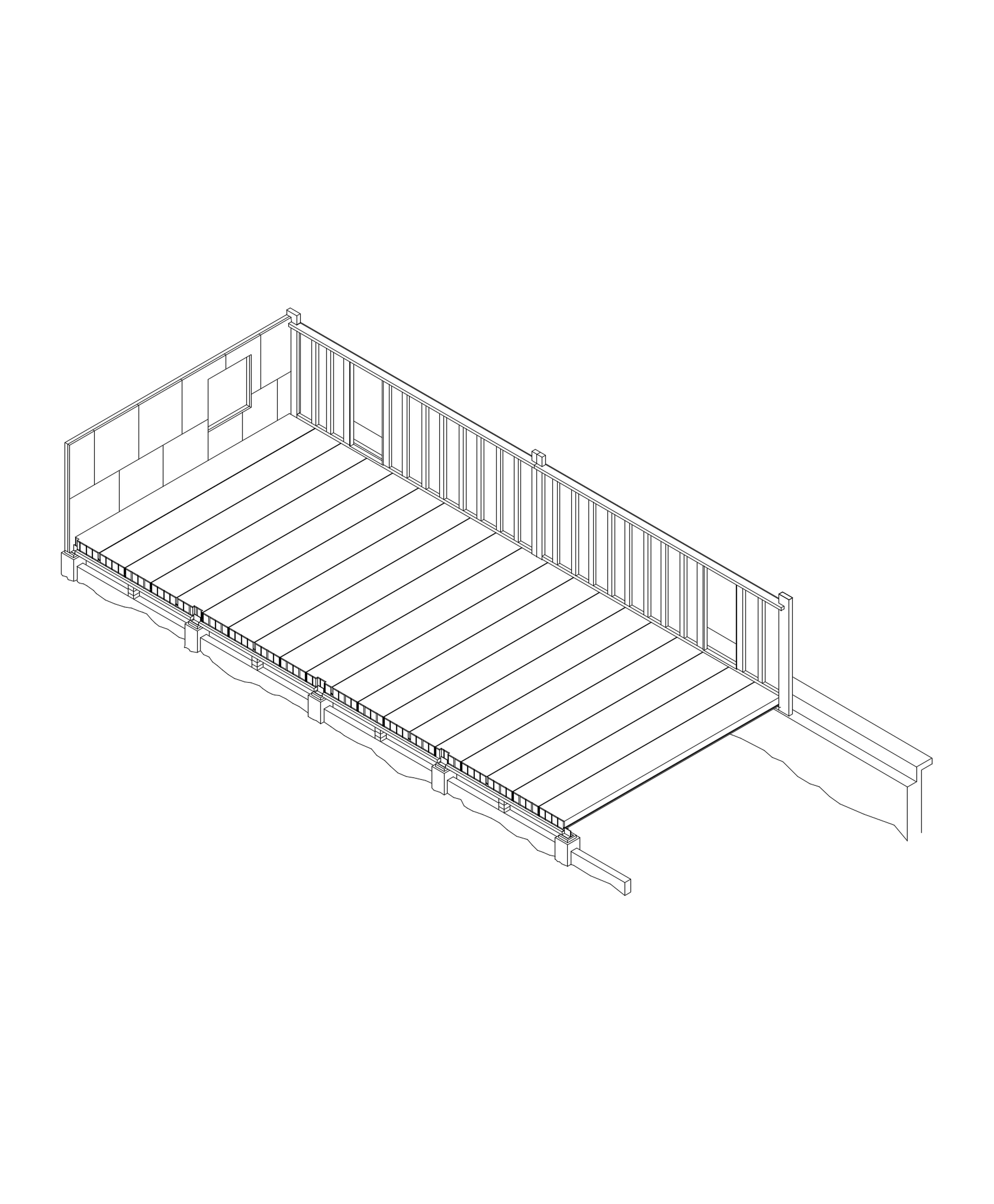

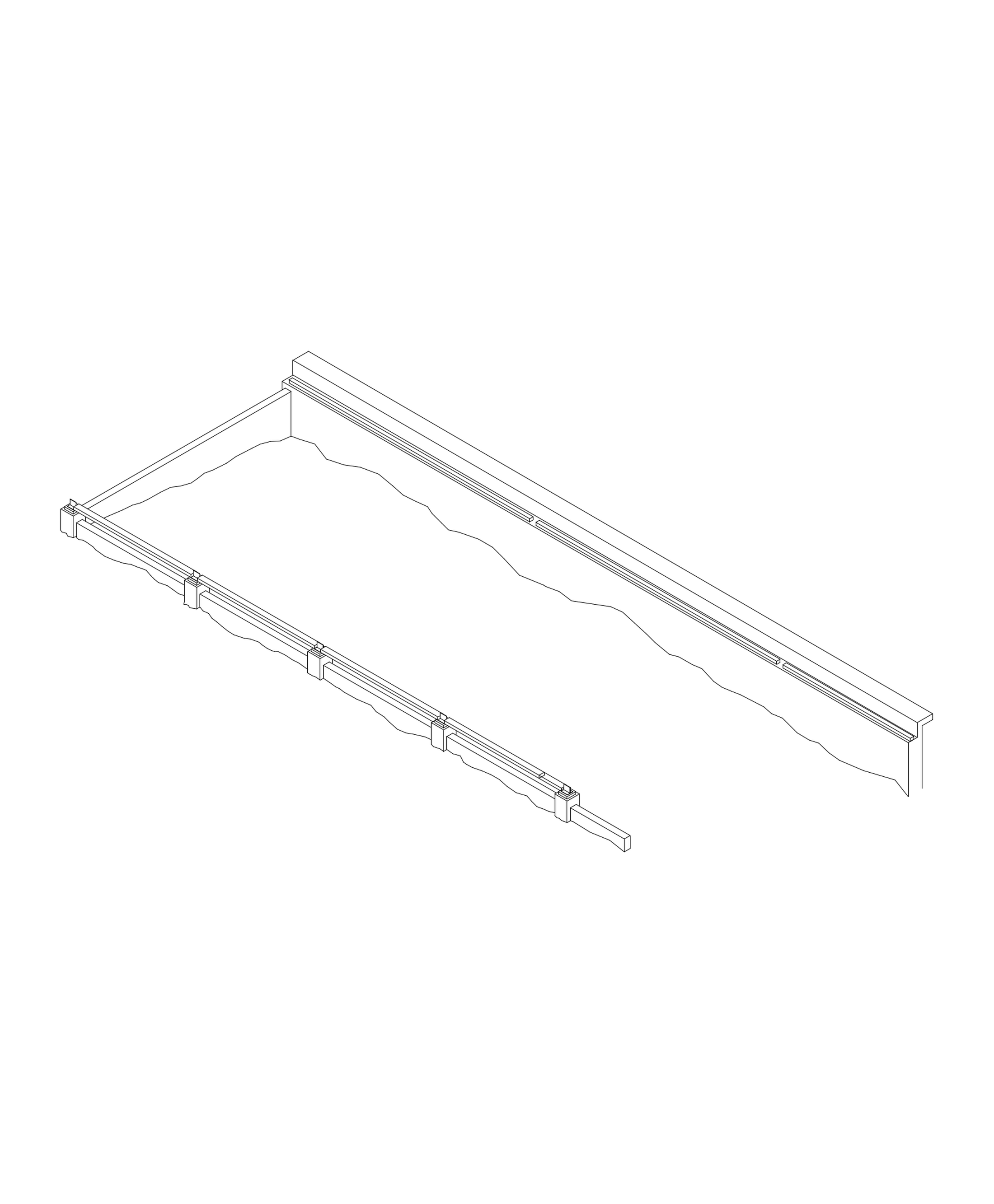

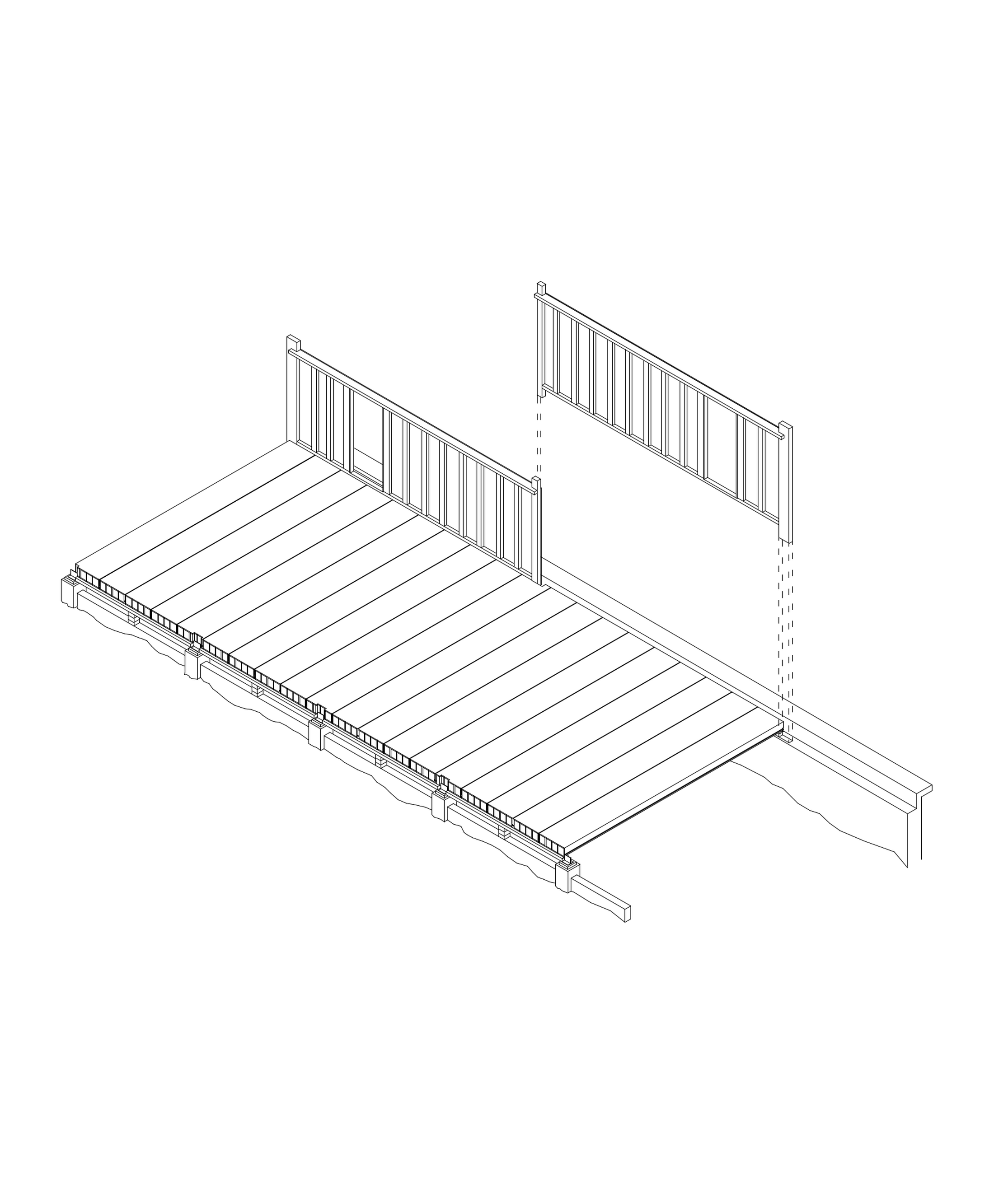

La secuencia longitudinal narra cada momento del montaje de la estructura. La base recibe los primeros elementos; después se incorporan el forjado y los paneles, hasta que la cubierta completa y estabiliza el sistema.

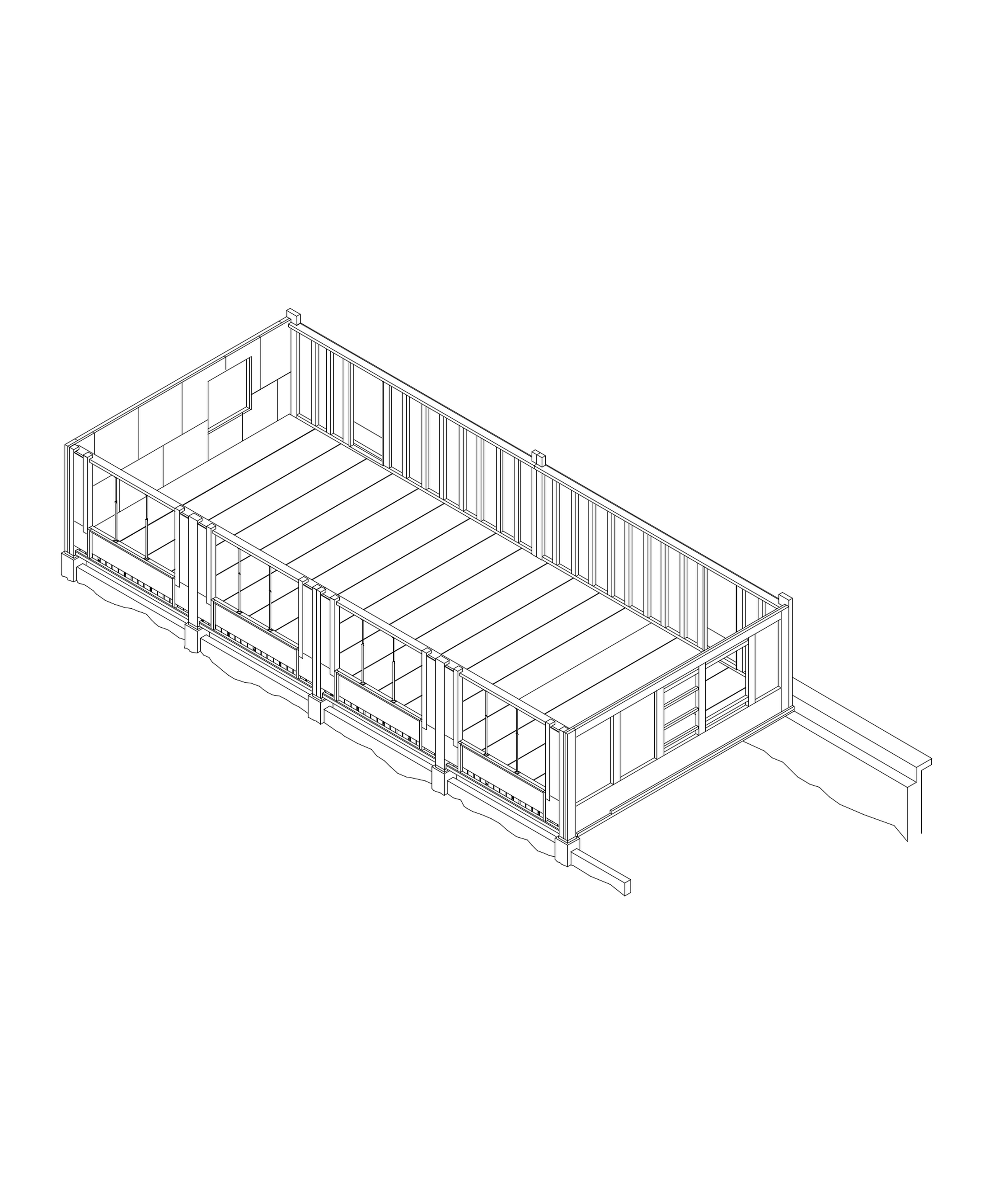

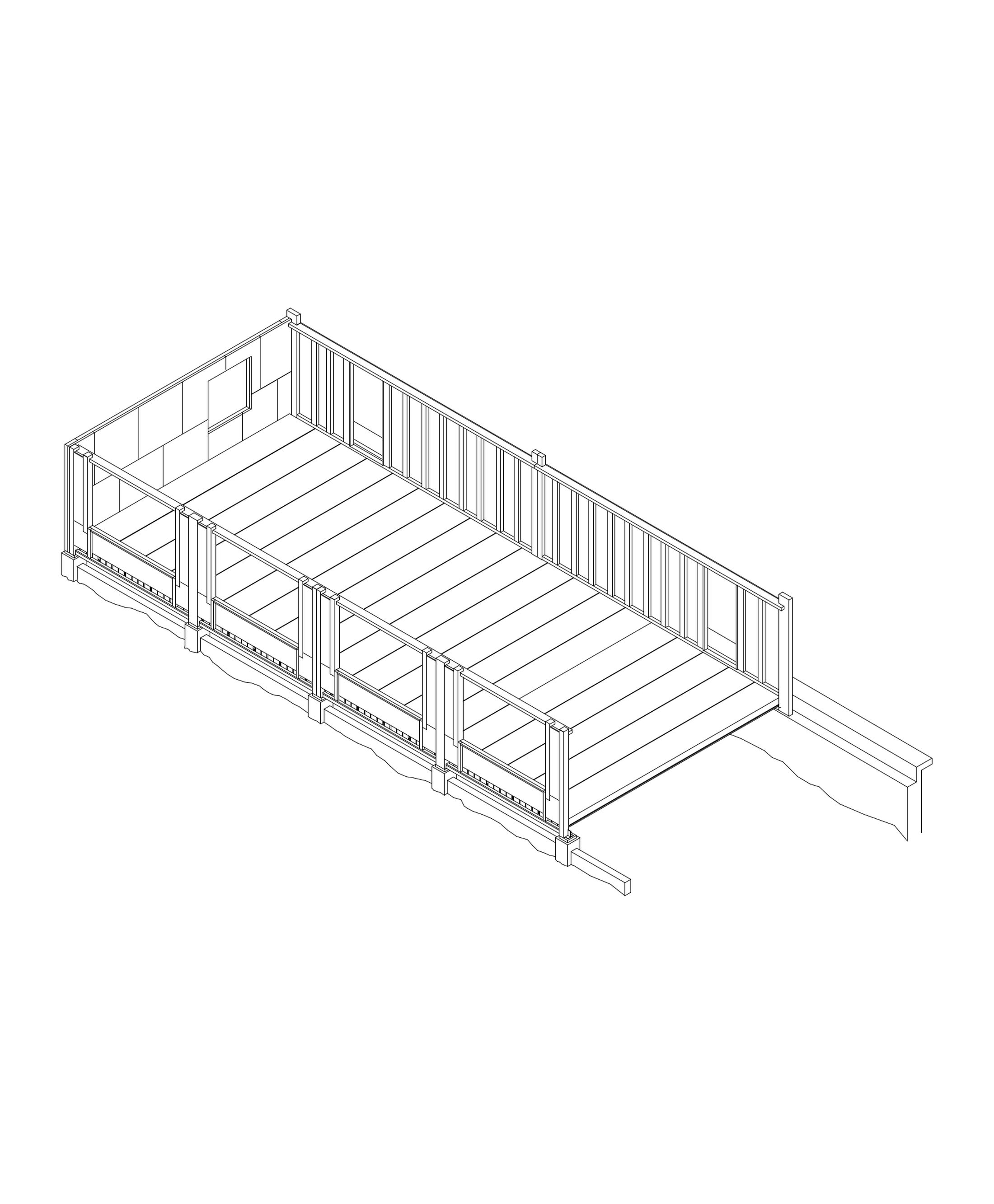

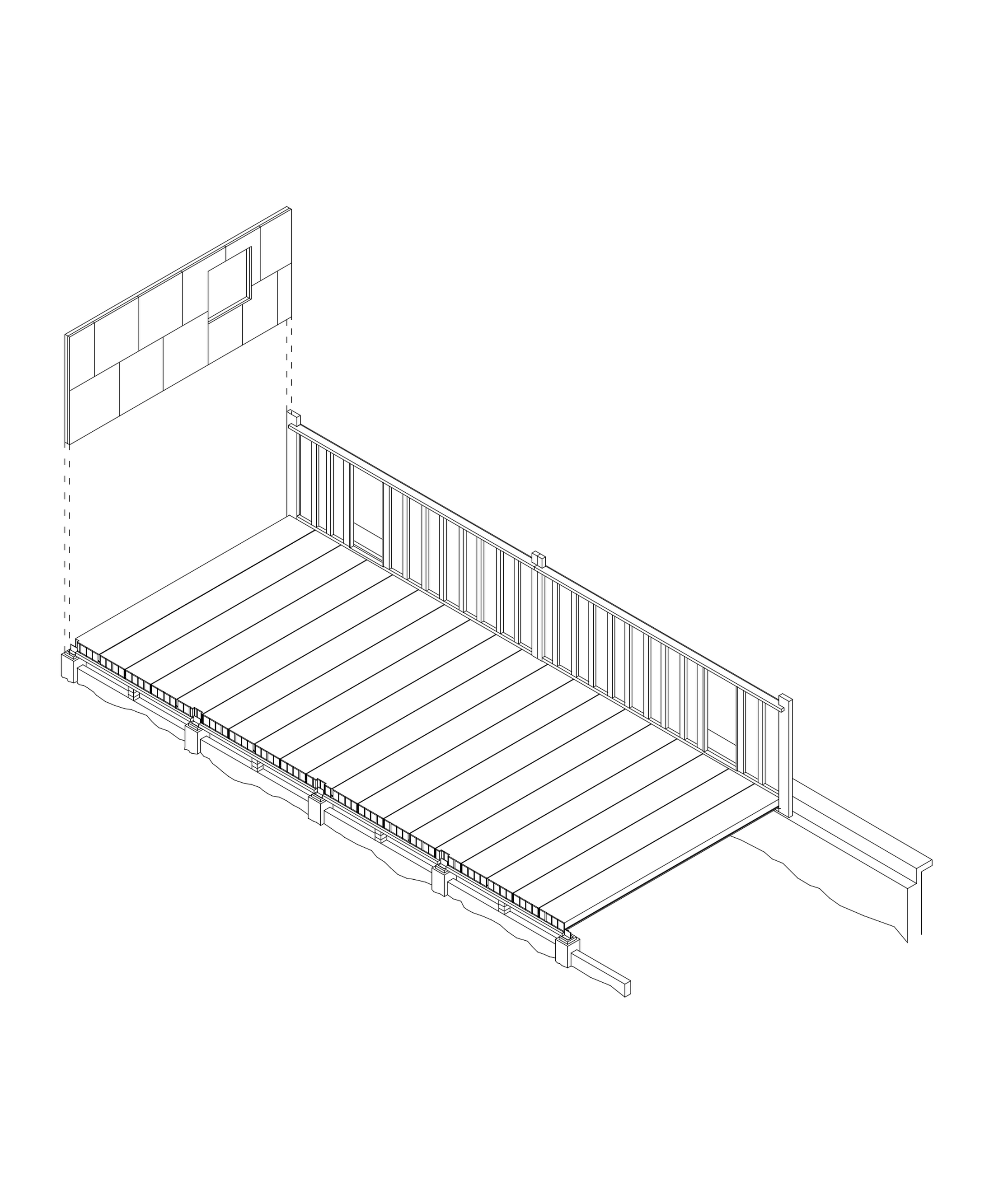

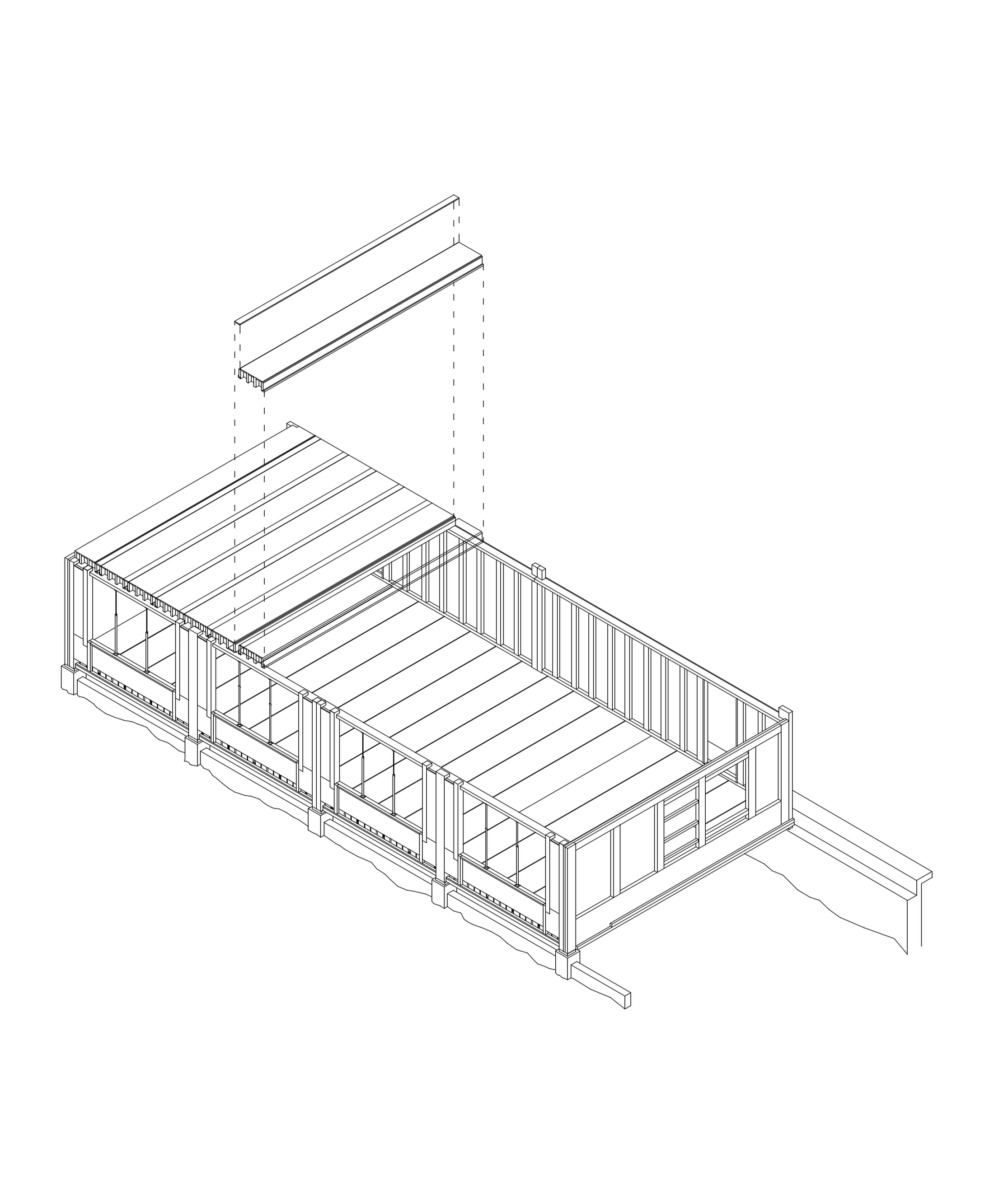

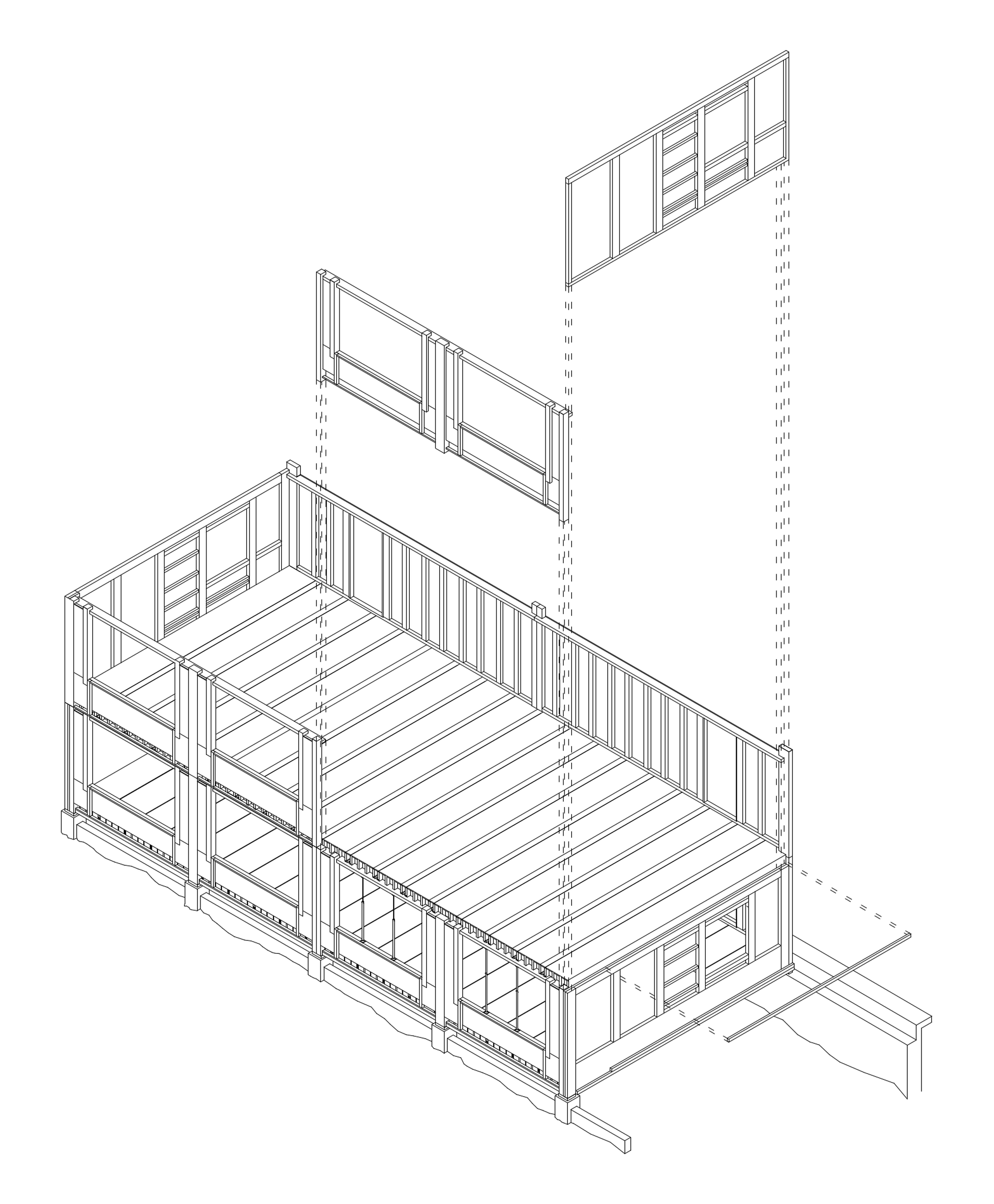

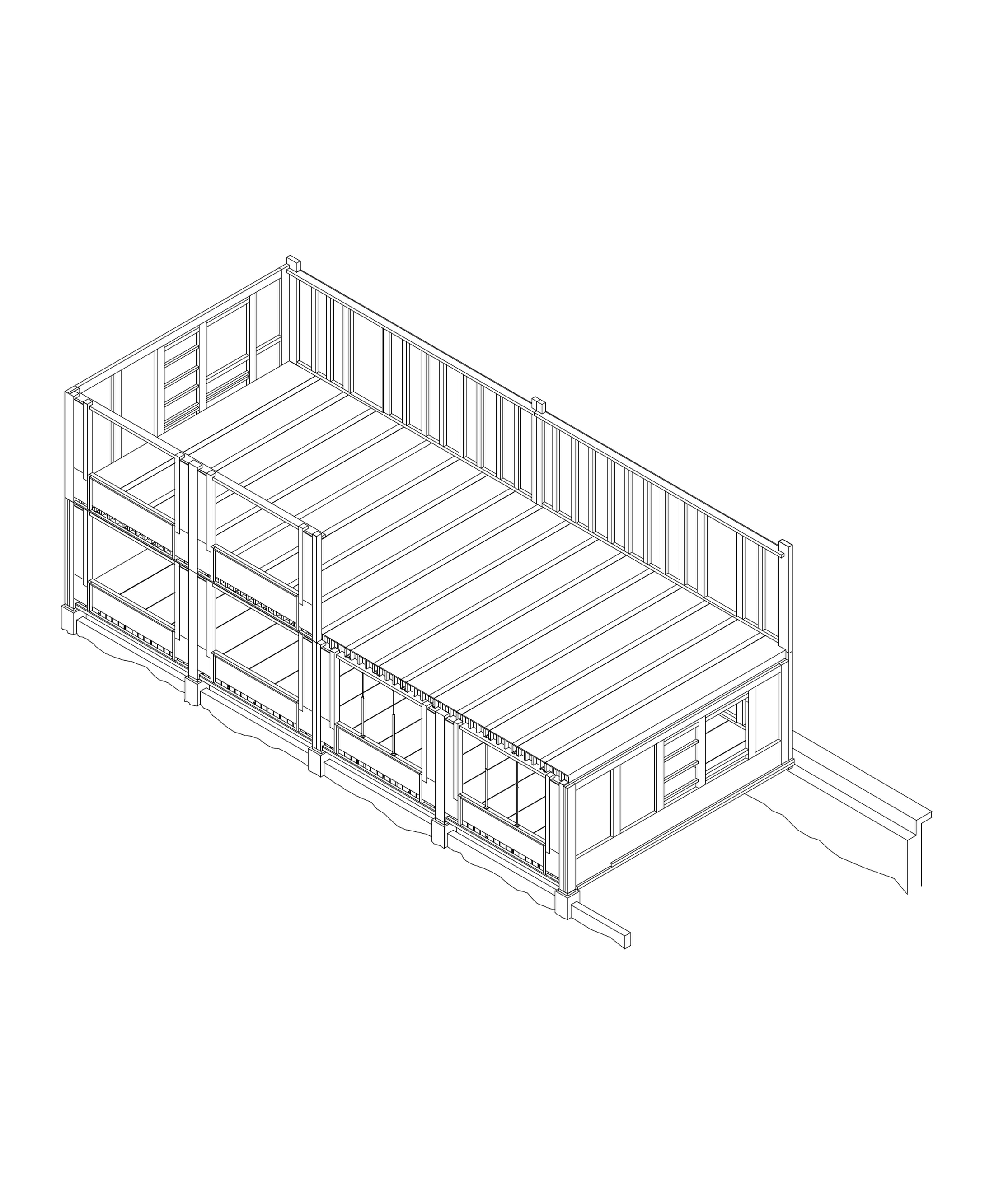

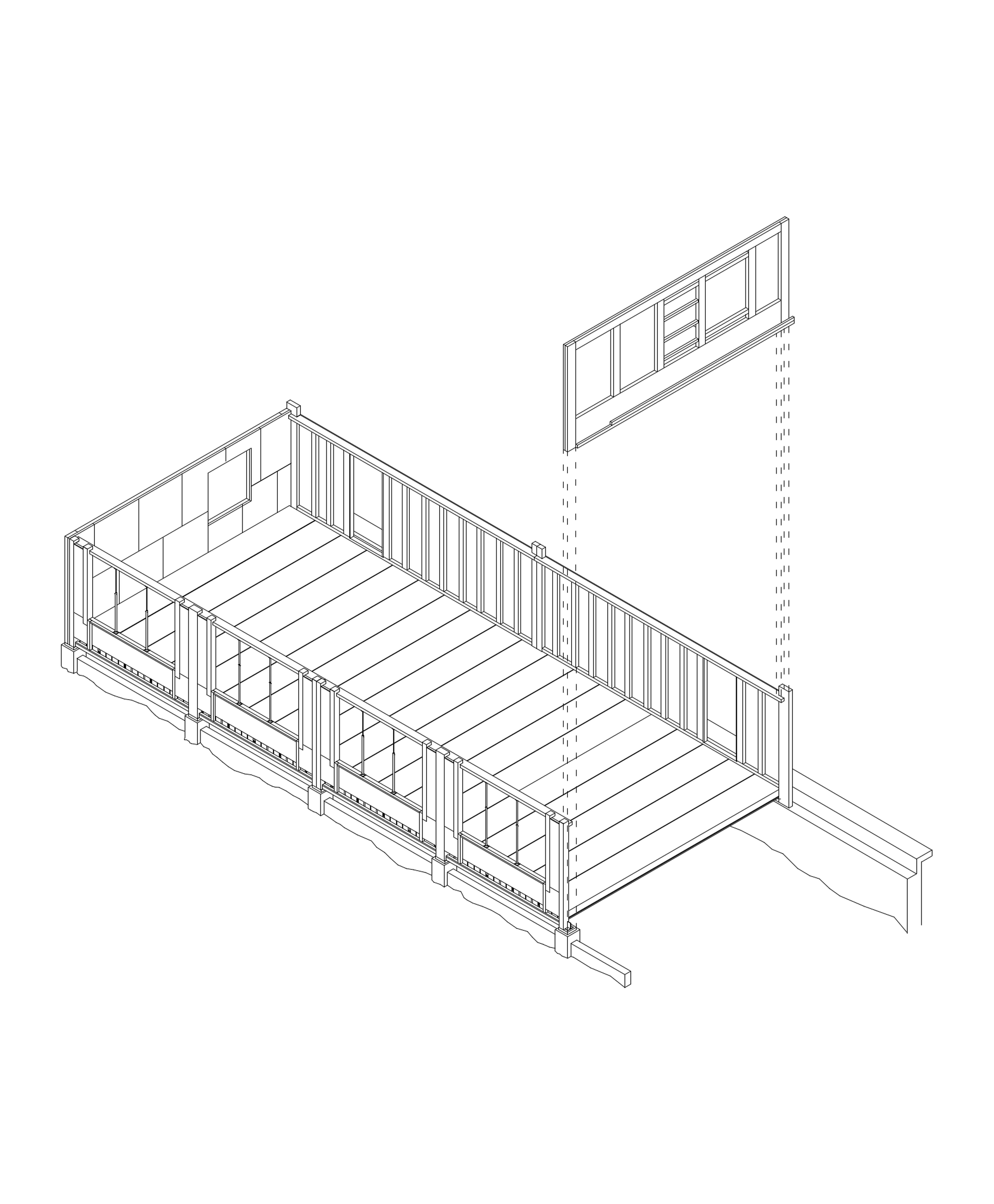

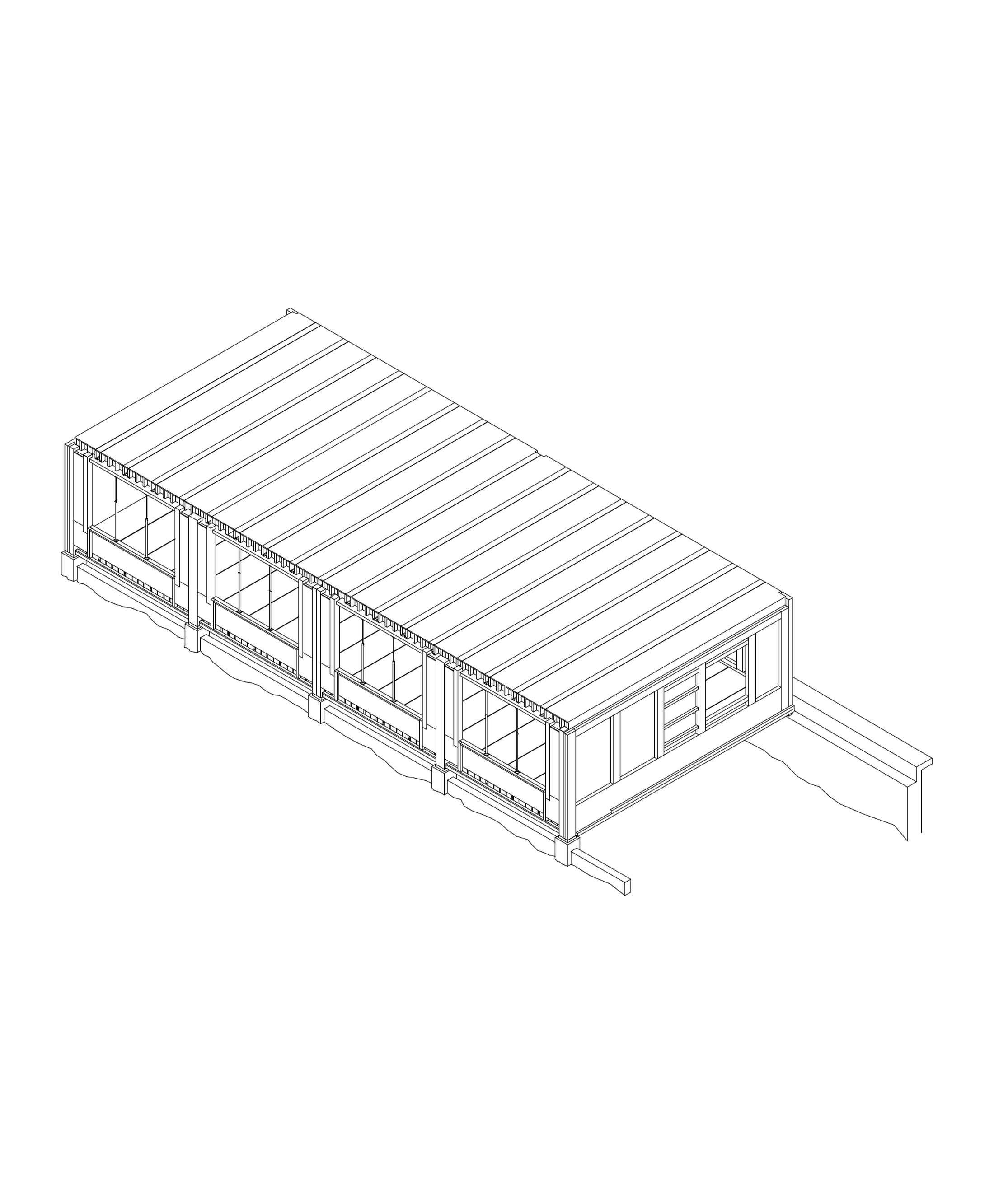

Secuencia A · módulo longitudinal · trece fases
03 · Elementos
Del sistema a la pieza industrializada.

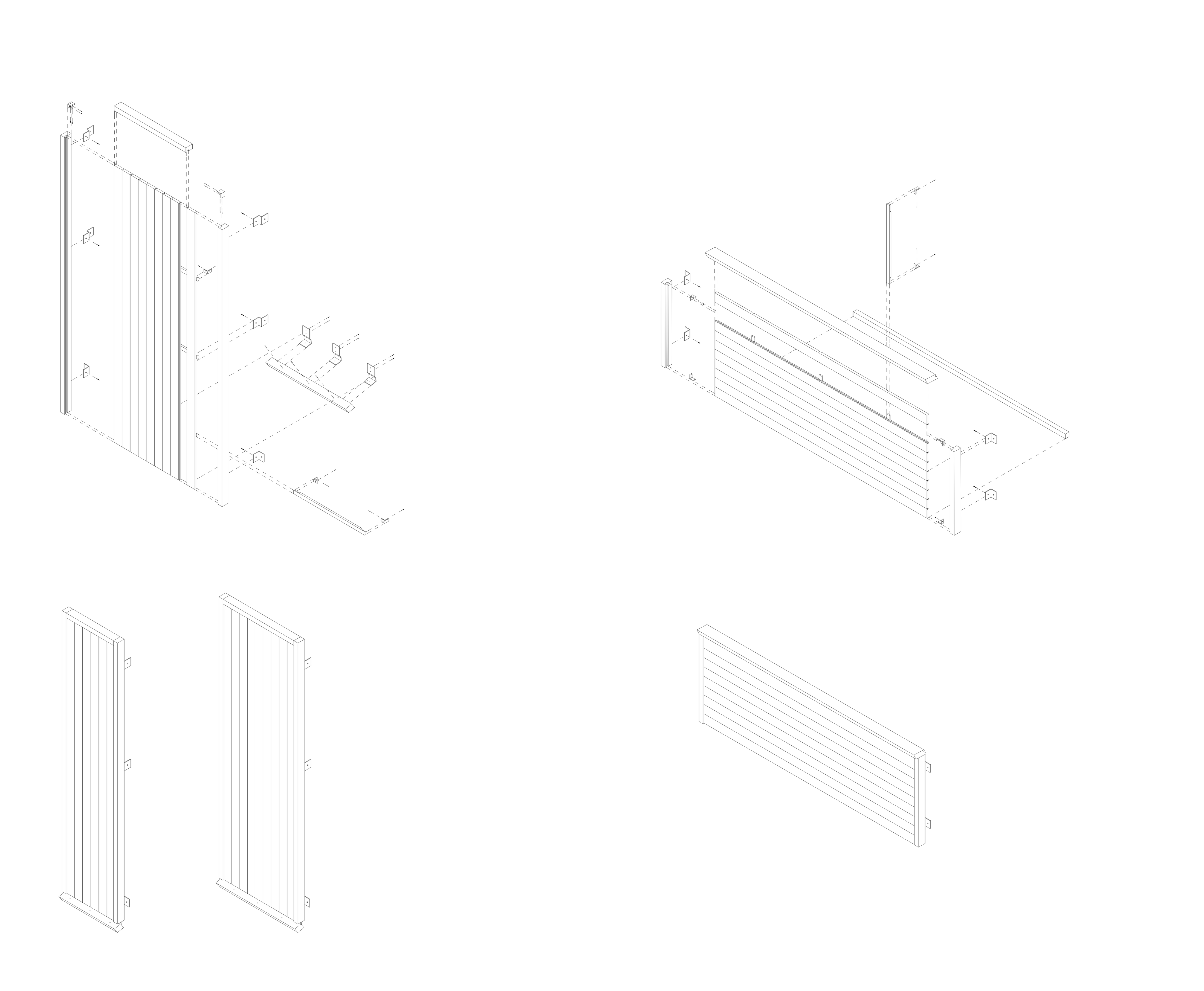

La última escala abandona el edificio para estudiar sus componentes. Los paneles se descomponen en montantes, revestimientos, perfiles y herrajes: la axonometría explica no solo dónde se coloca cada elemento, sino cómo puede producirse antes de llegar a obra.
