Estadio · graderío · estructura · envolvente
Estadio de
La Balastera
Palencia, España
Pregunta de investigación
¿Cómo se relacionan la estructura del graderío, la gran cubierta y una fachada ligera y translúcida?

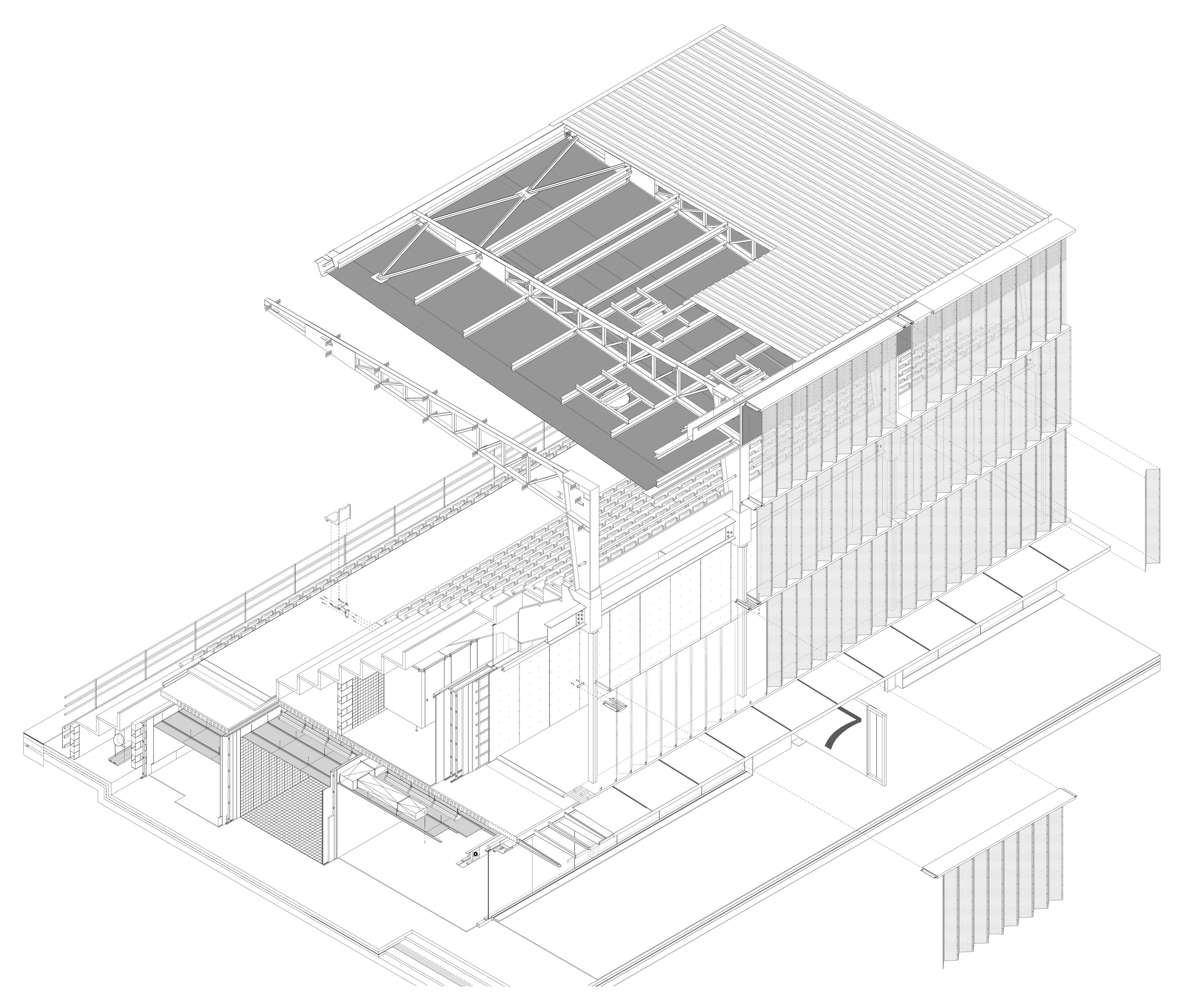

La axonometría describe la conjunción de la estructura portante, las piezas del graderío, la cubierta y la envolvente. El edificio deja de entenderse como un volumen cerrado y aparece como un sistema en el que cada elemento ocupa una posición precisa dentro del orden de montaje.
- Arquitecto
- Francisco José Mangado
- Proyecto
- Estadio de La Balastera
- Lugar
- Palencia, España
- Investigación gráfica
- JARF · Juan Antonio Rodríguez Fernández
01 · Relaciones del conjunto
Tres encuadres descubren lo que sostiene y envuelve el graderío.

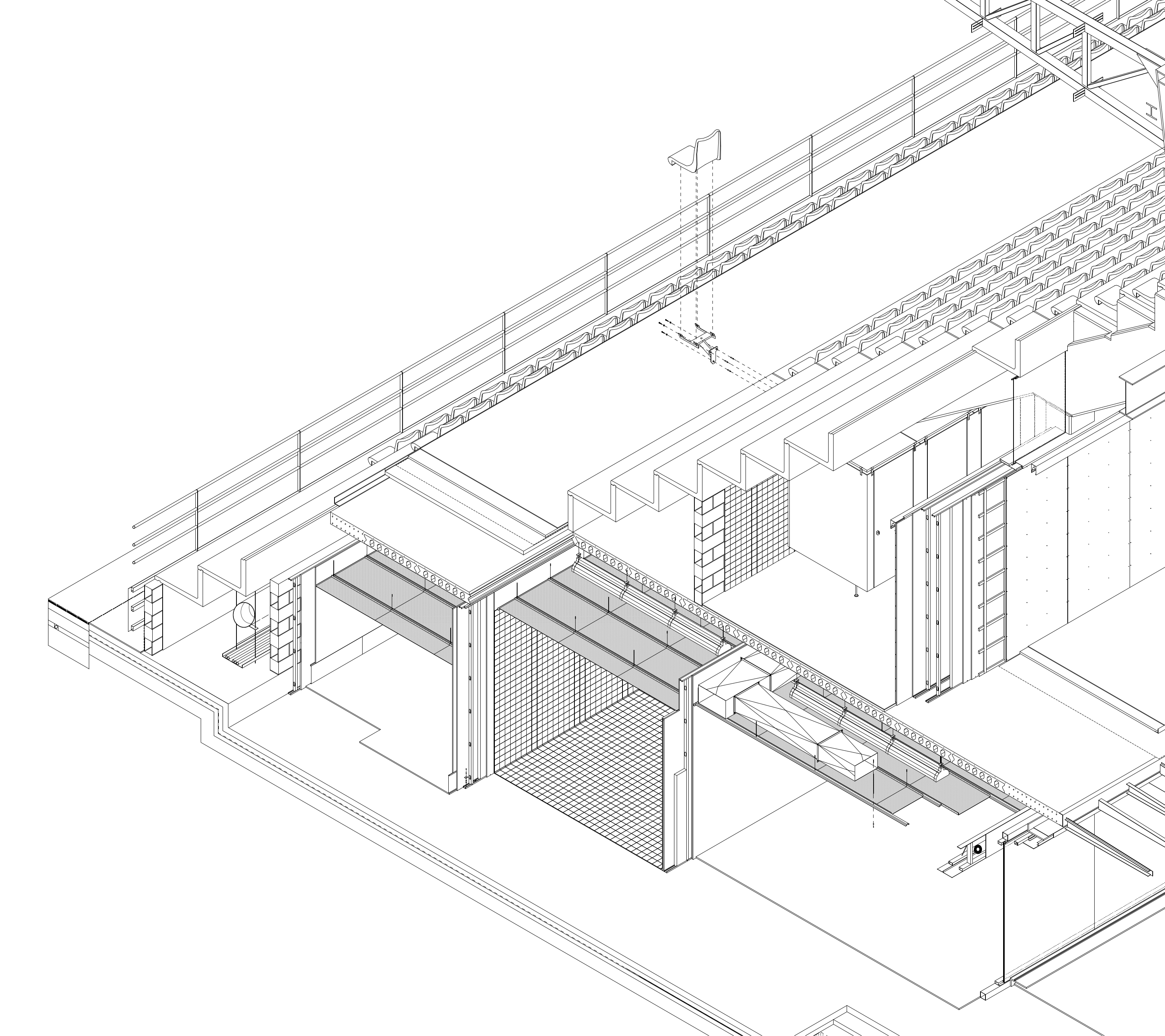

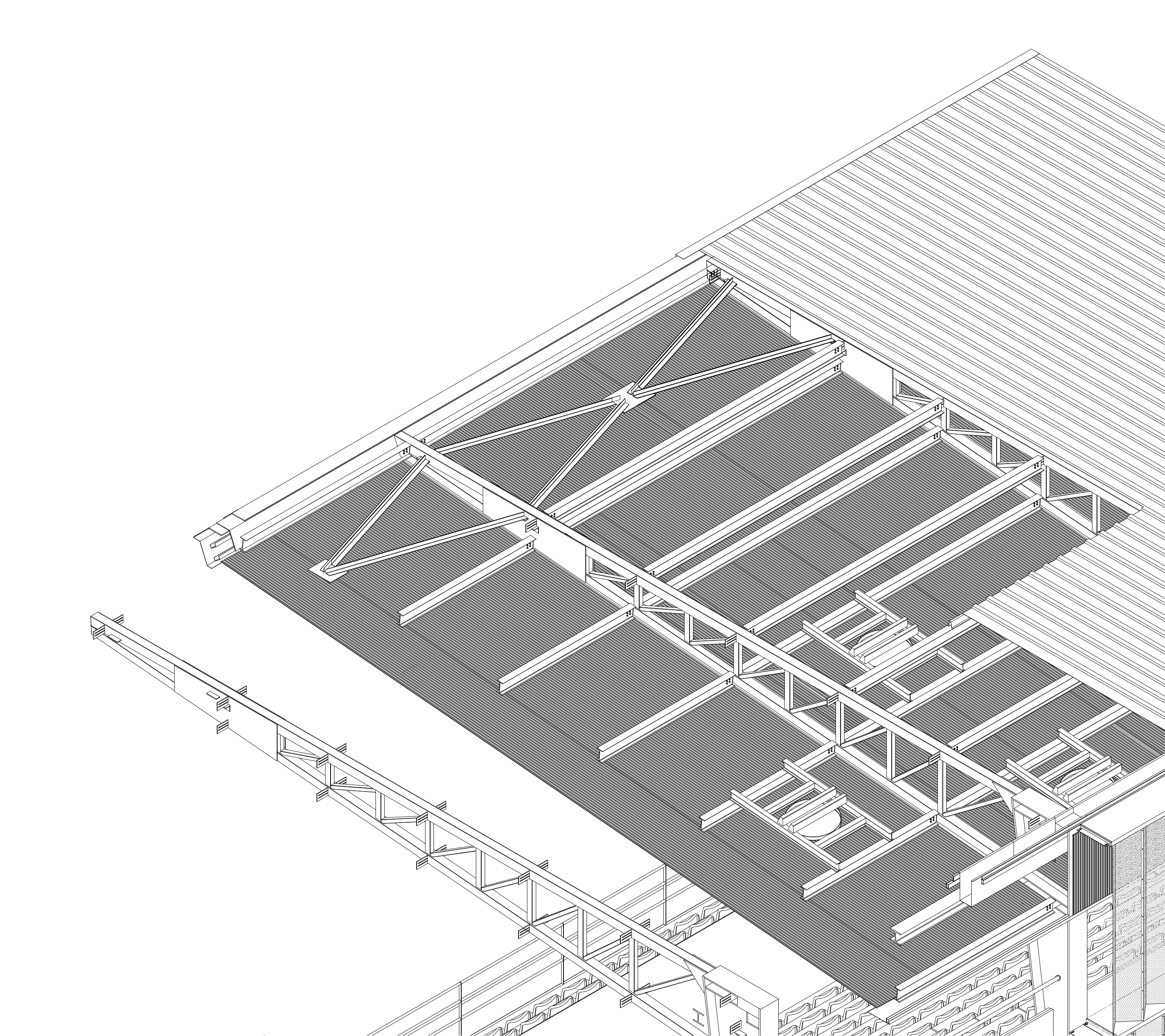

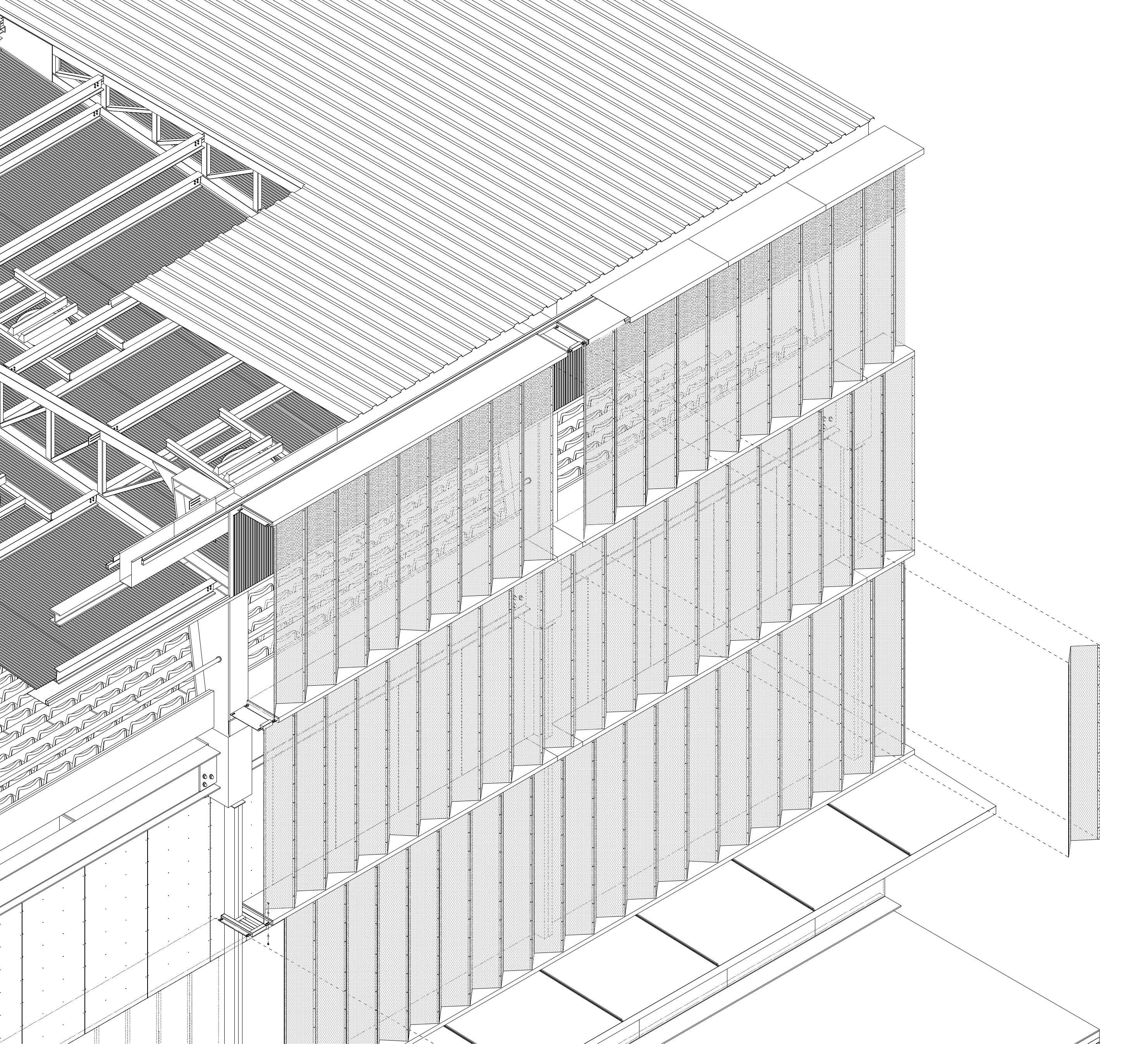

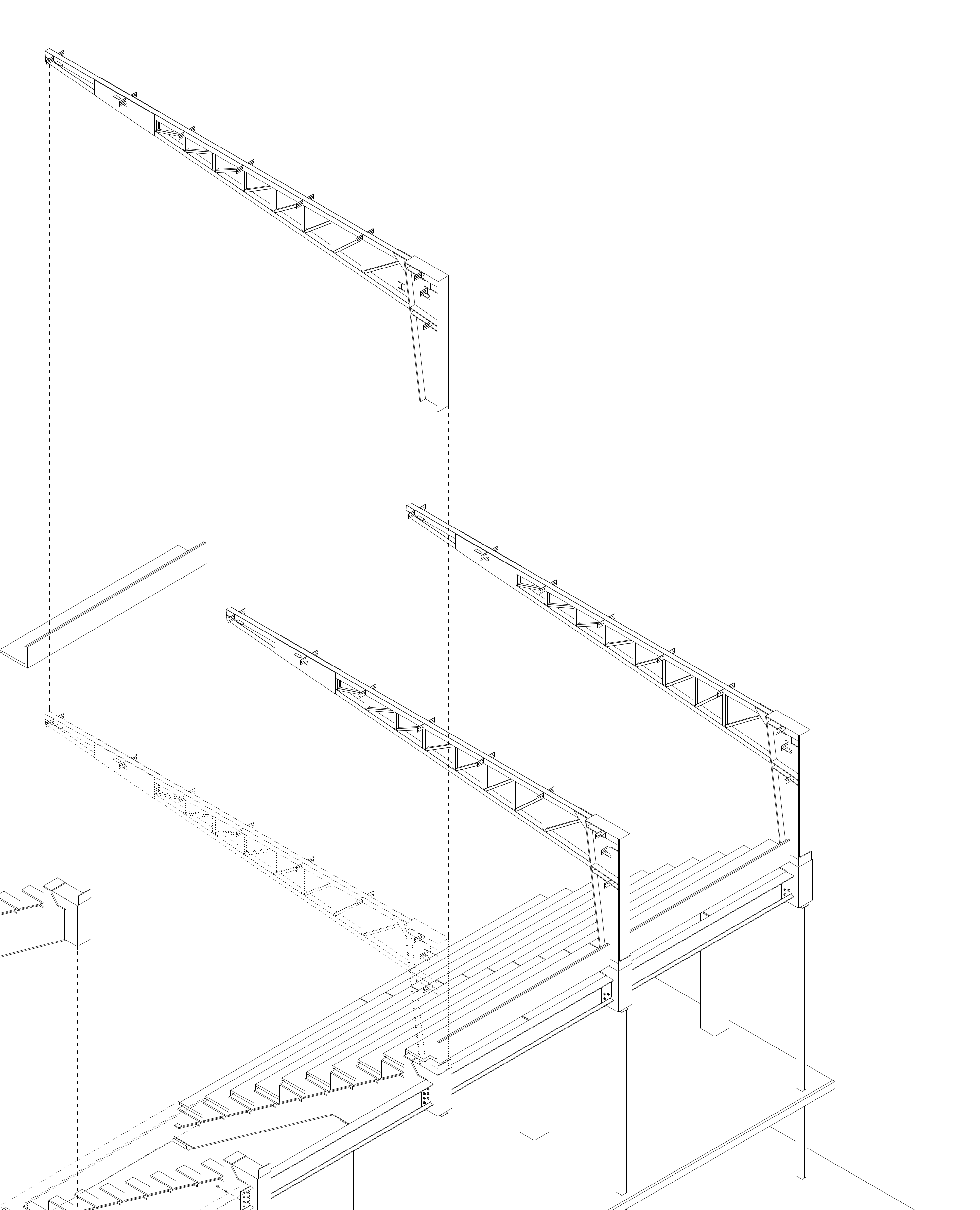

El graderío de hormigón prefabricado cubre espacios de tránsito, vestuarios, aseos y los demás servicios necesarios para el funcionamiento del estadio. La cubierta se resuelve mediante grandes cerchas en voladizo y un sistema estructural y de cobertura final ligero. El cerramiento emplea una solución poco habitual: chapas perforadas plegadas montadas sobre bastidores forman módulos que, fijados a la estructura principal, completan la fachada.
02 · Estructura portante
El graderío se construye como una sucesión de piezas coordinadas.

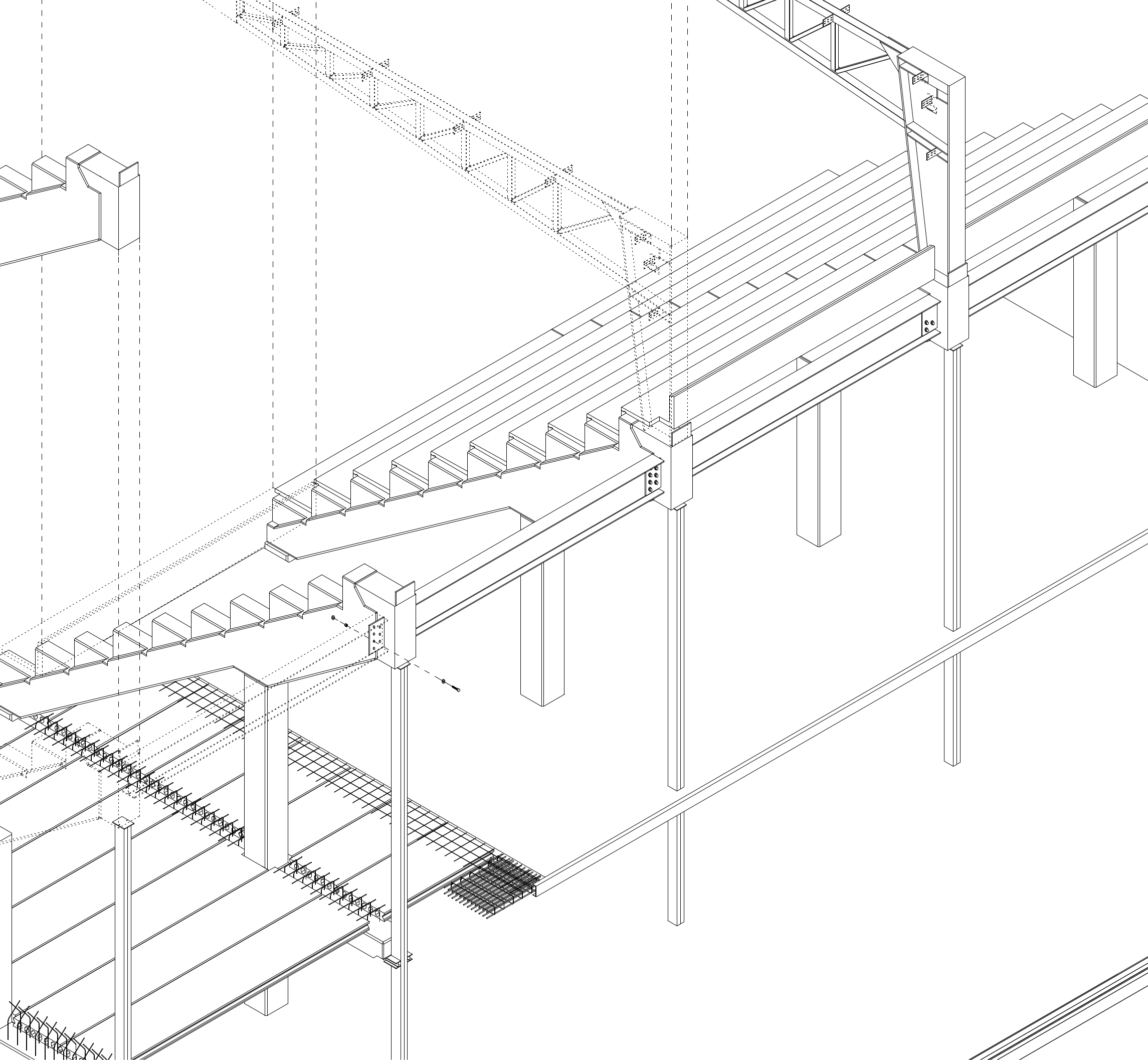

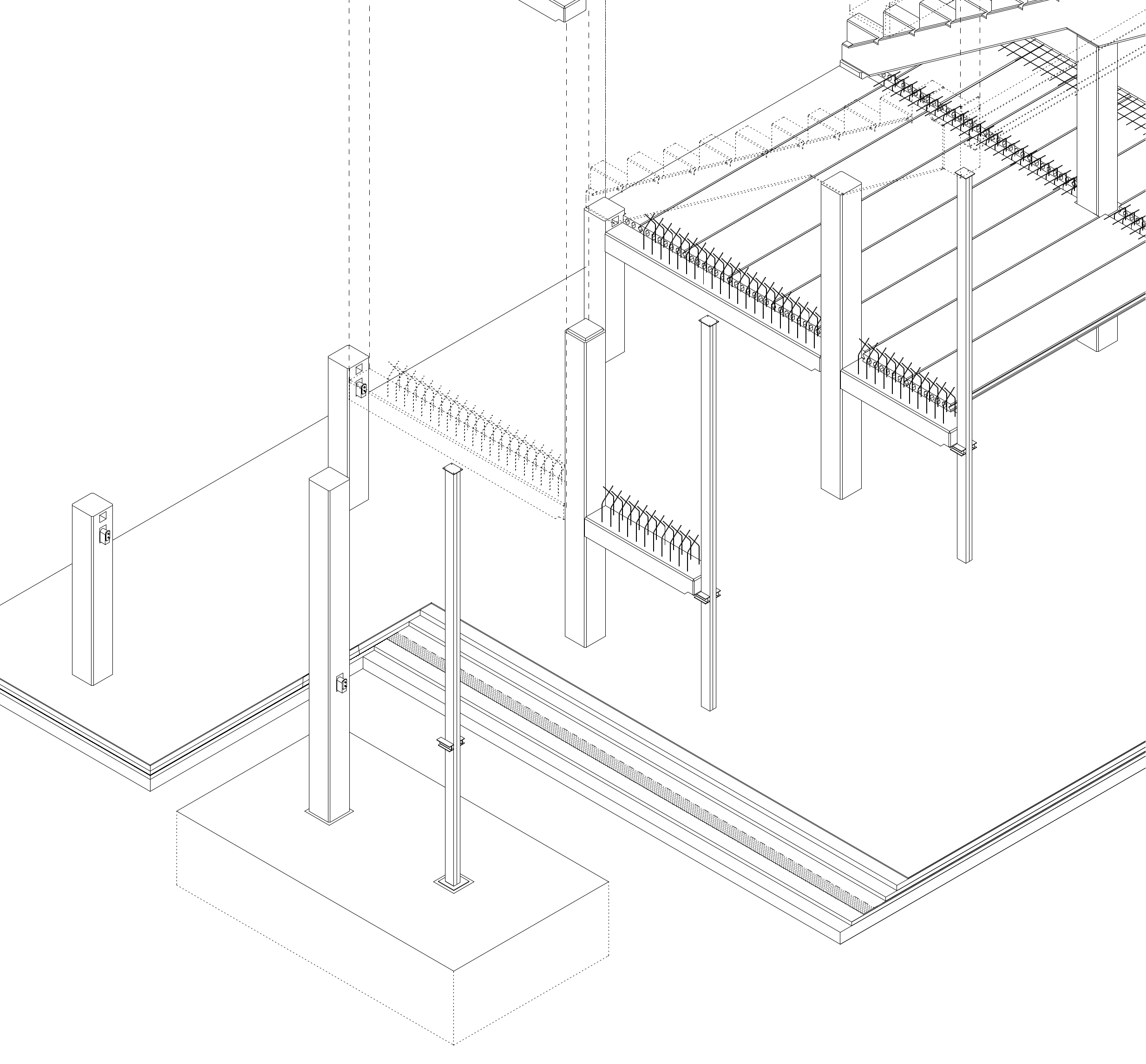

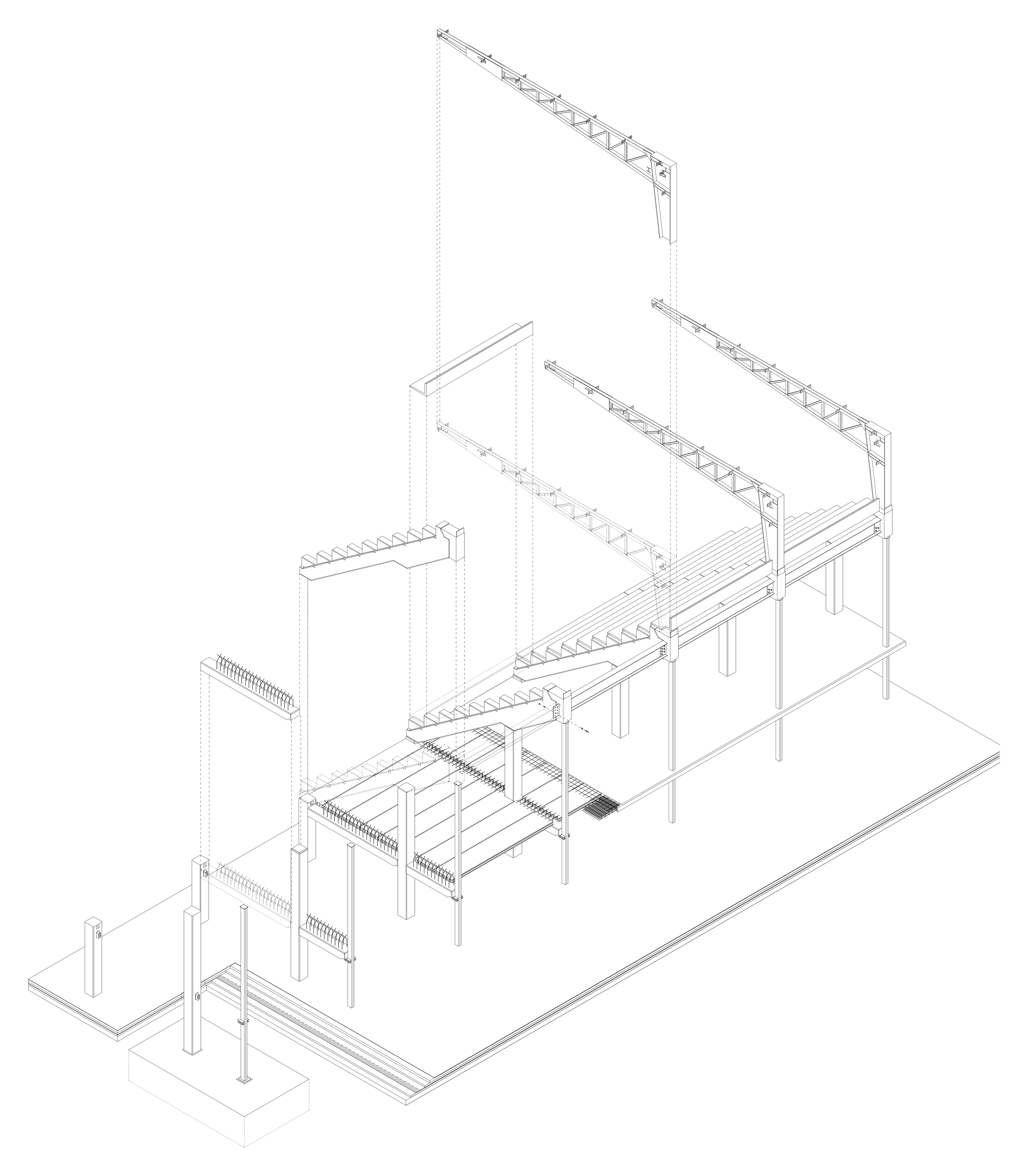

En un edificio de esta escala, comprender la estructura general resulta fundamental. Por ello, una disección específica reúne los elementos prefabricados de hormigón, los pilares metálicos de fachada y las grandes cerchas de cubierta, condensando en un único documento su secuencia temporal de montaje.

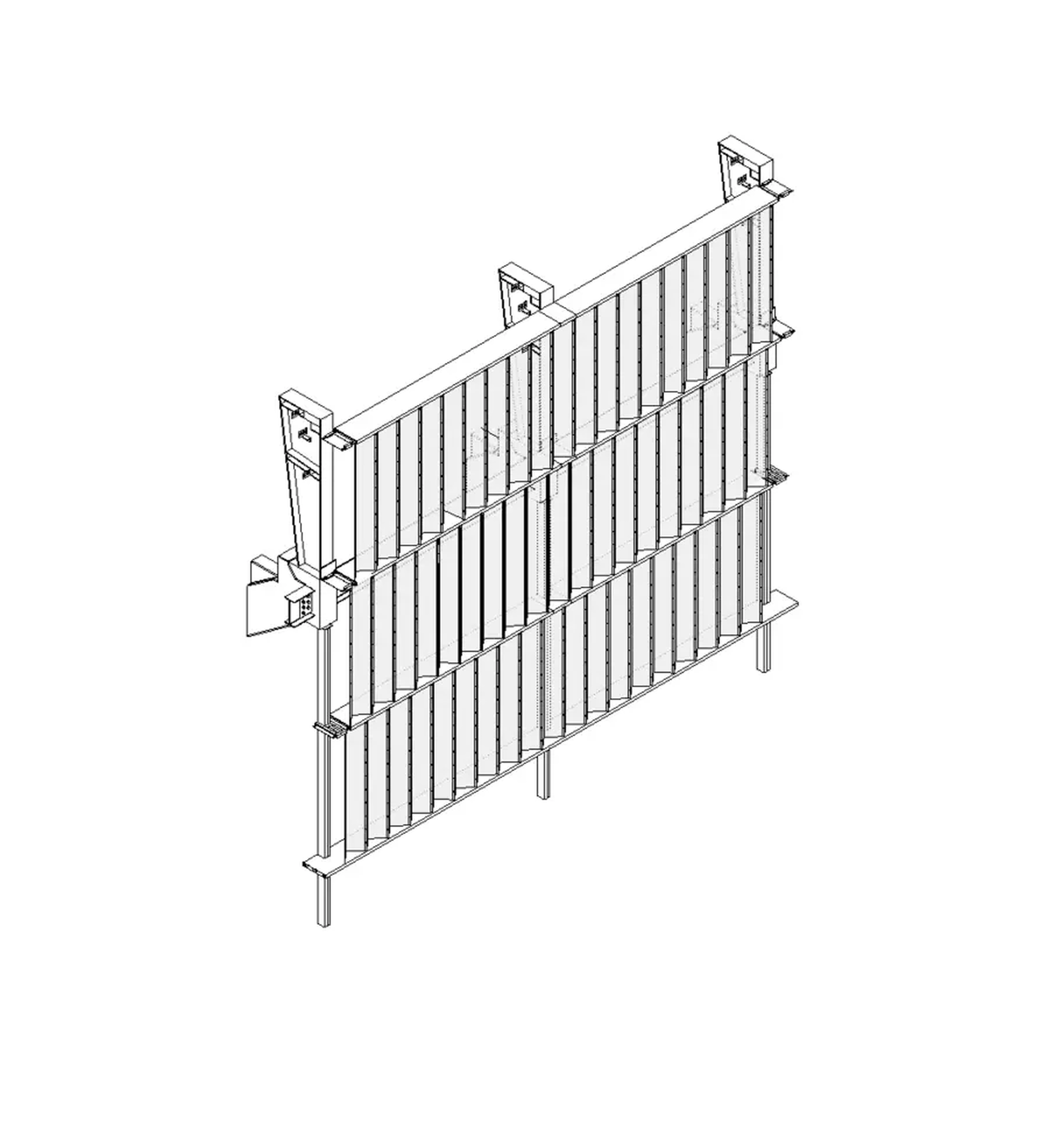

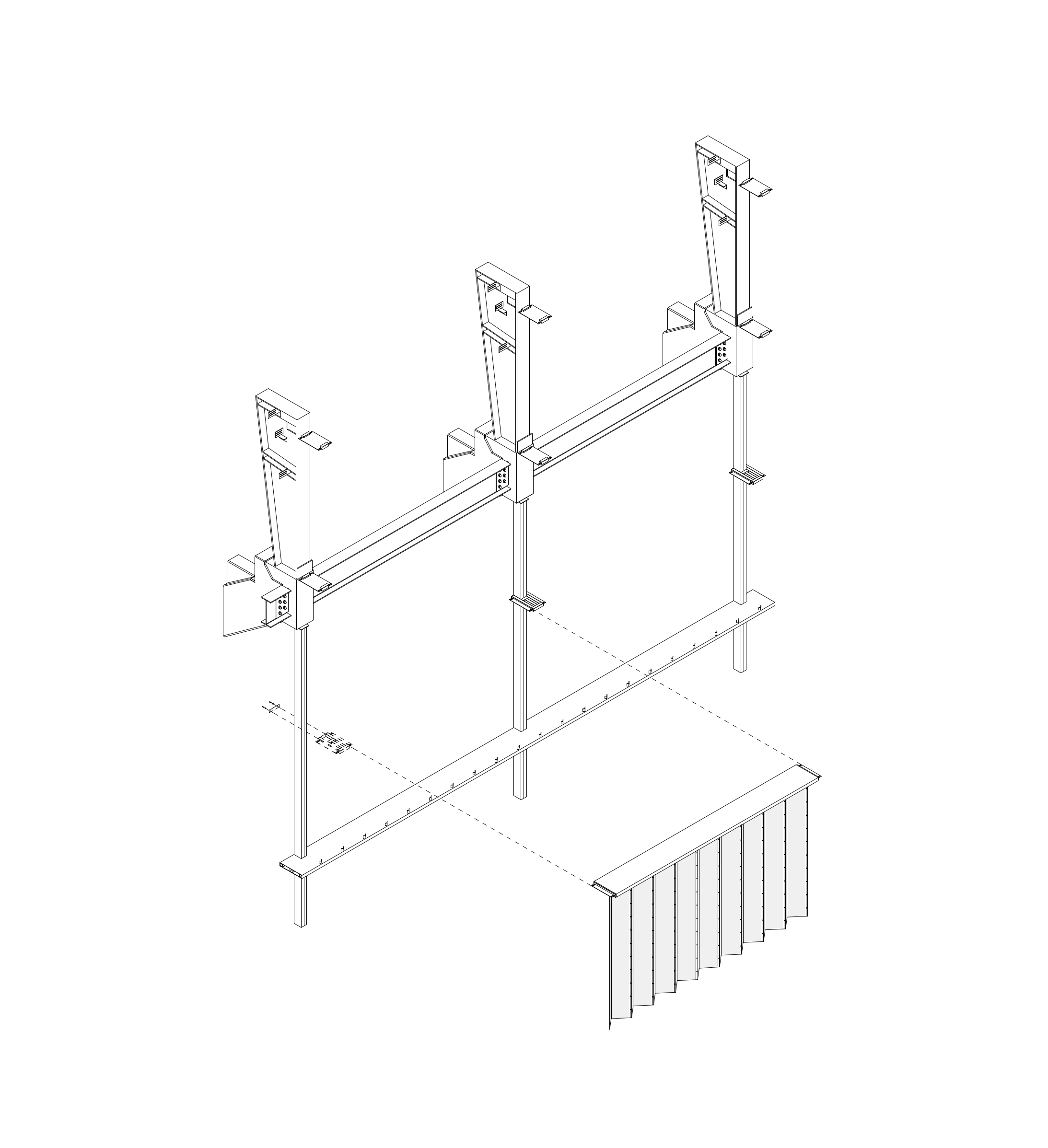

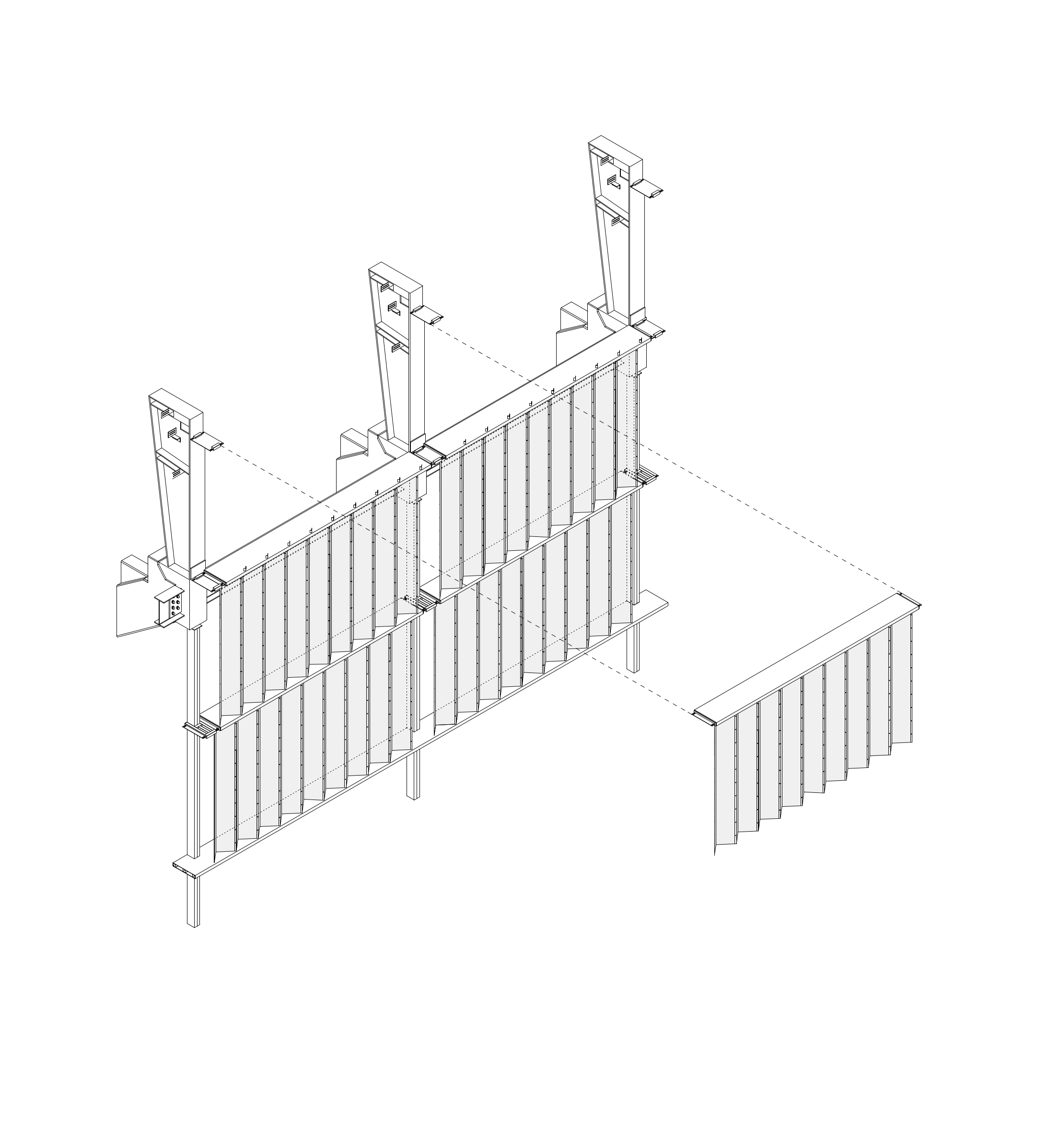

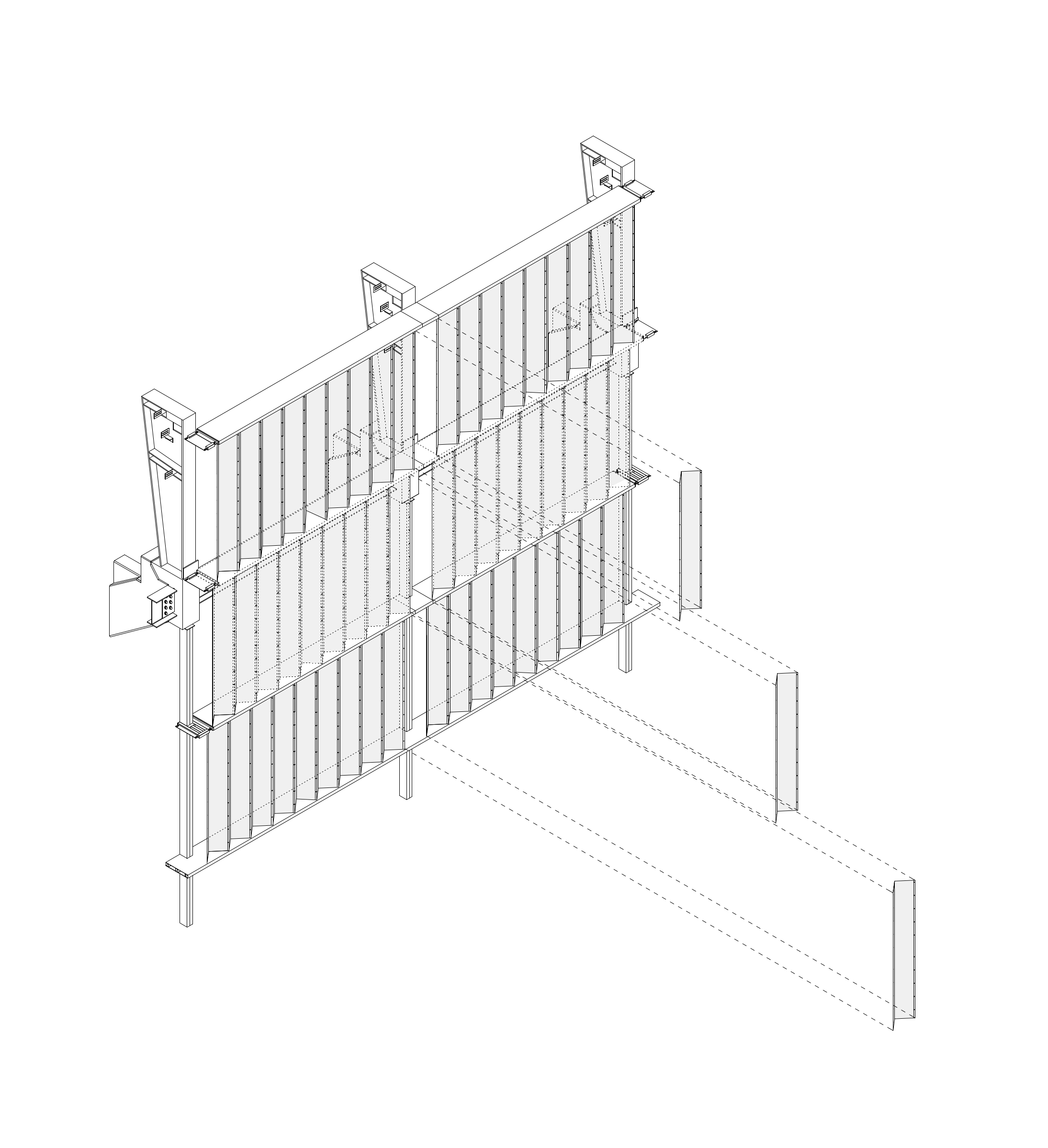

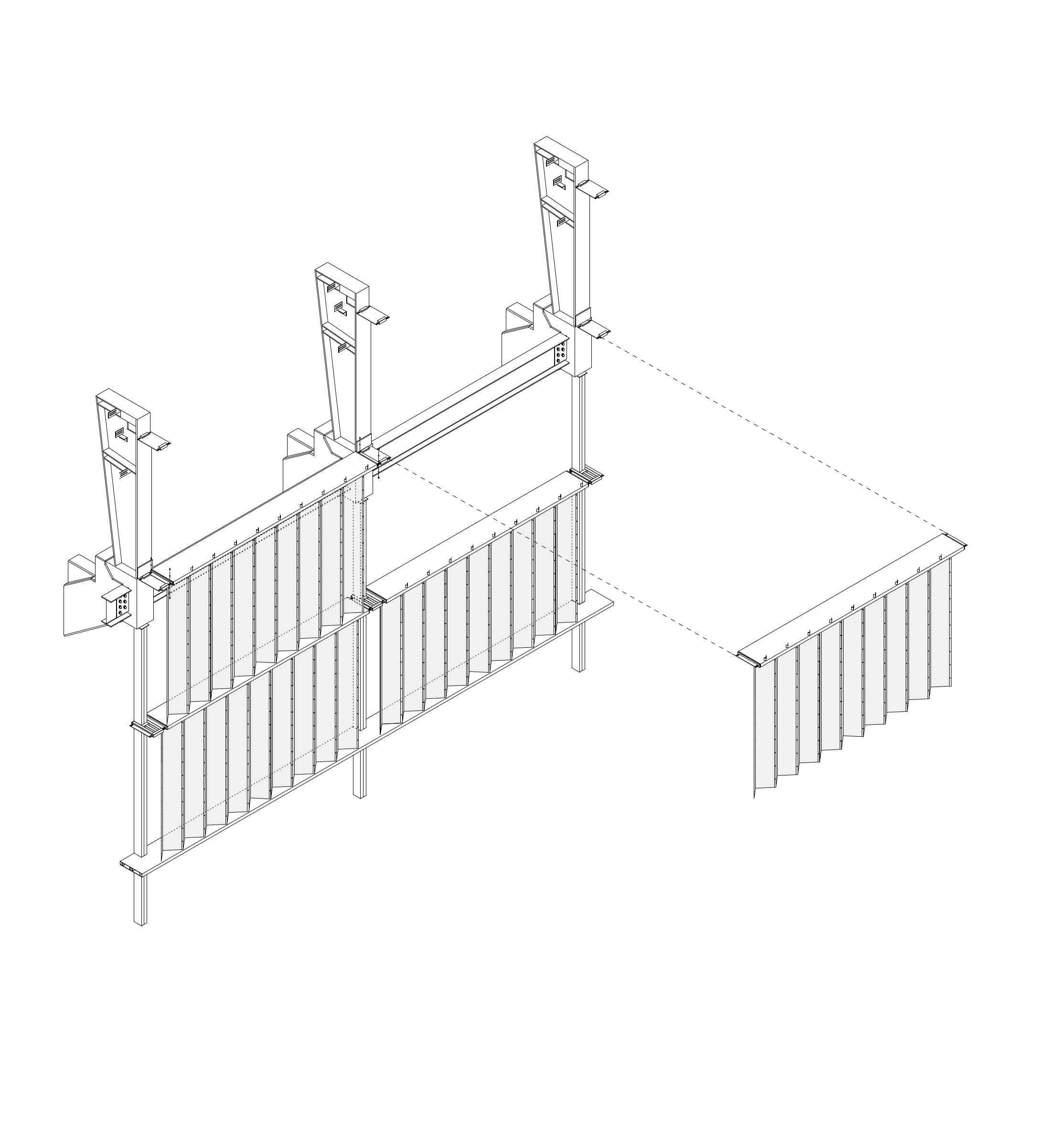

03 · Secuencia de fachada
Una envolvente ligera, translúcida y uniforme configura la imagen del estadio.

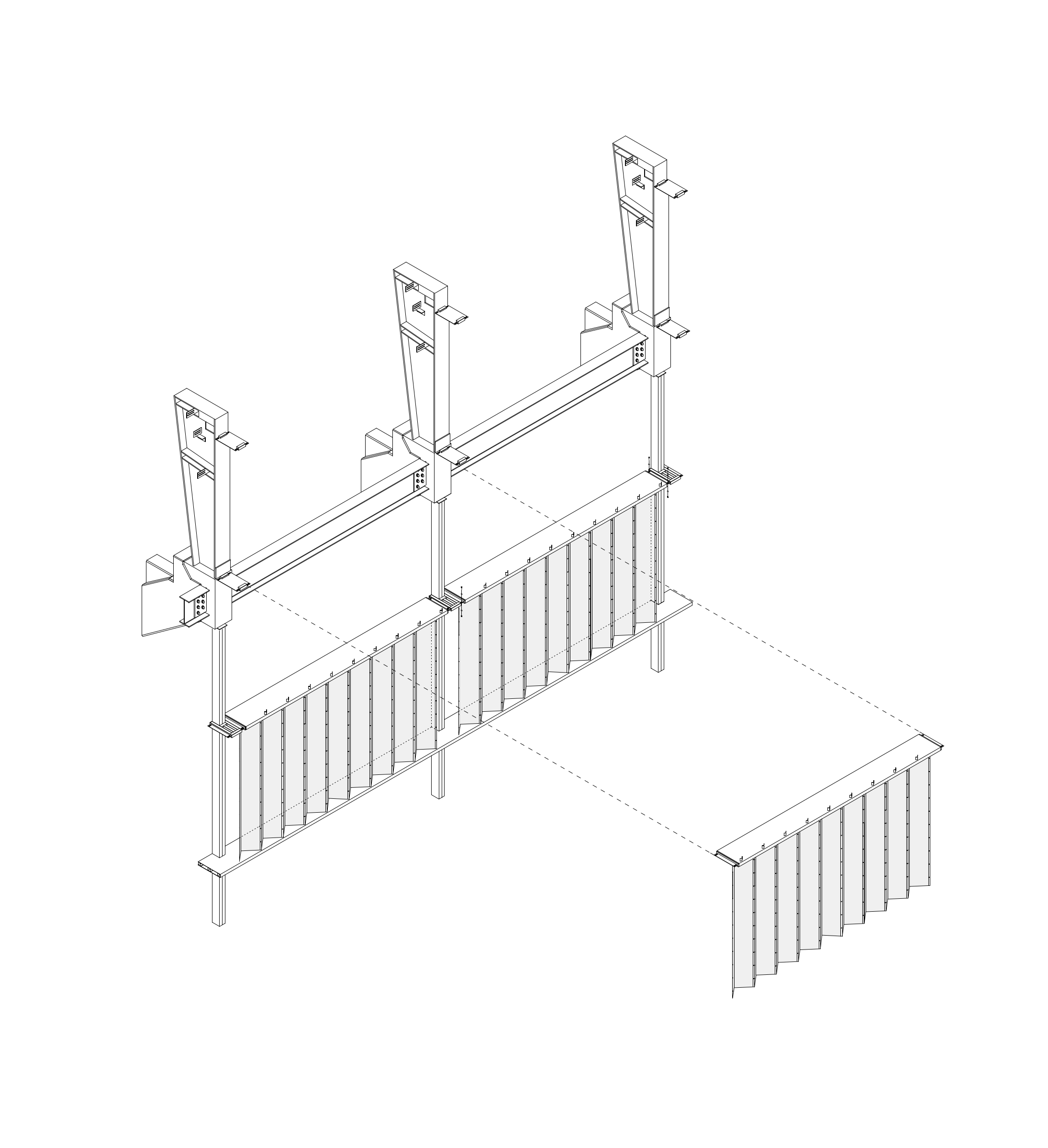

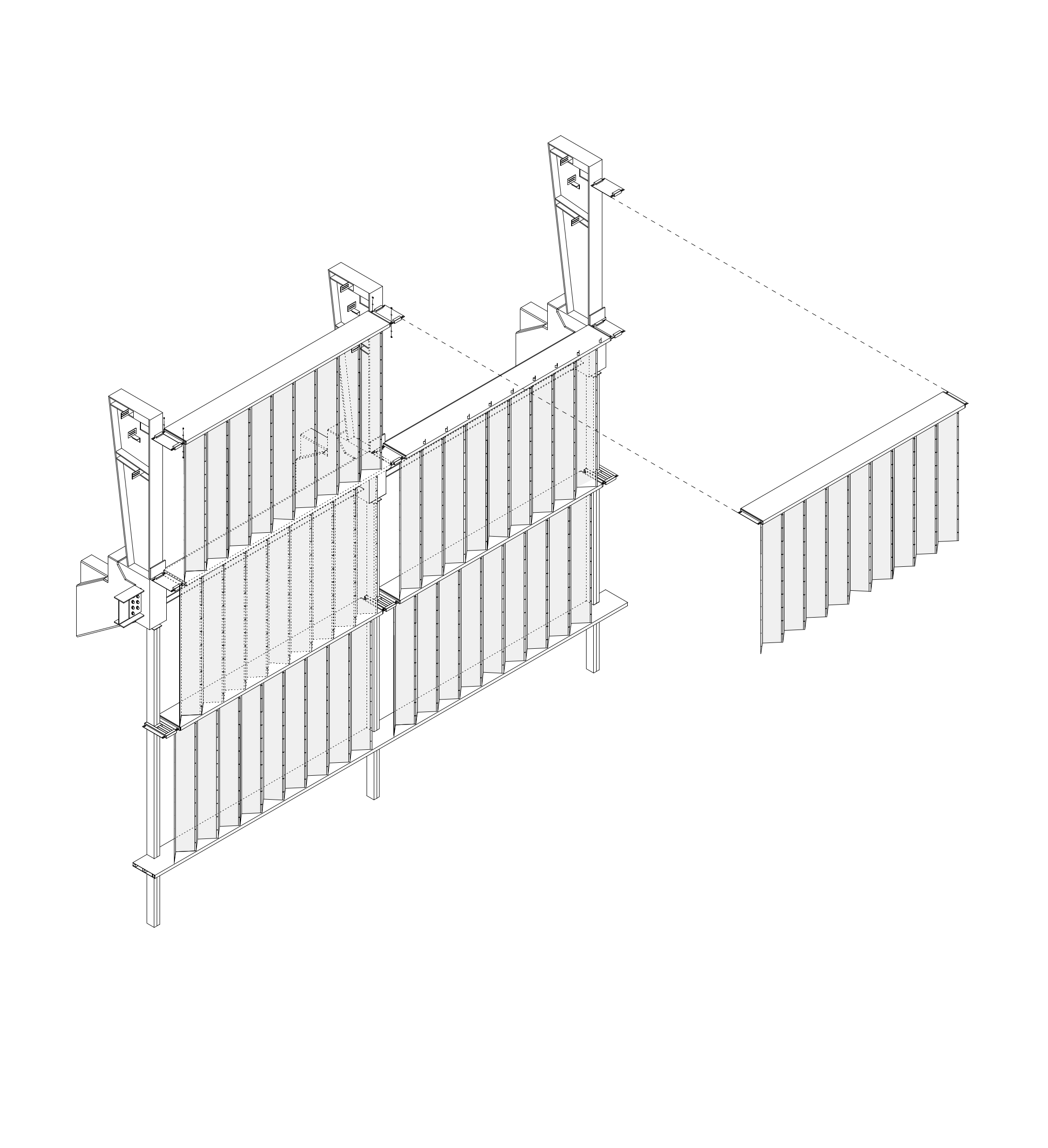

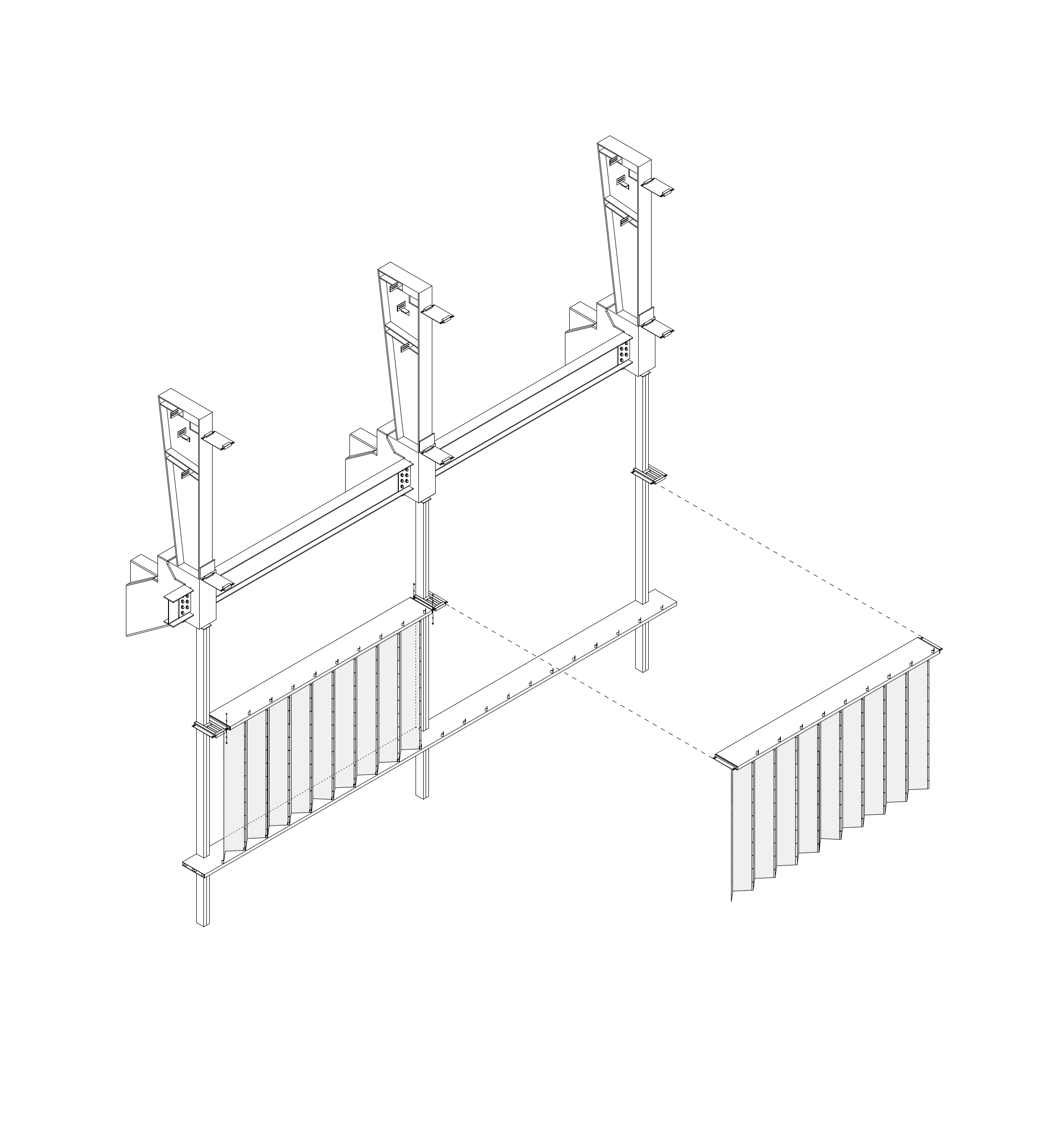

Módulos industrializados en taller, formados por una estructura metálica ligera que conforma un alero y una chapa perforada plegada. La repetición de este elemento permite construir la totalidad de la fachada y generar la presencia del edificio en la ciudad.
