Disección constructiva
Pabellón
de España
Expo Zaragoza 2008
Pregunta de investigación
¿Cómo construyen un mismo espacio la repetición, la materia y el vacío?

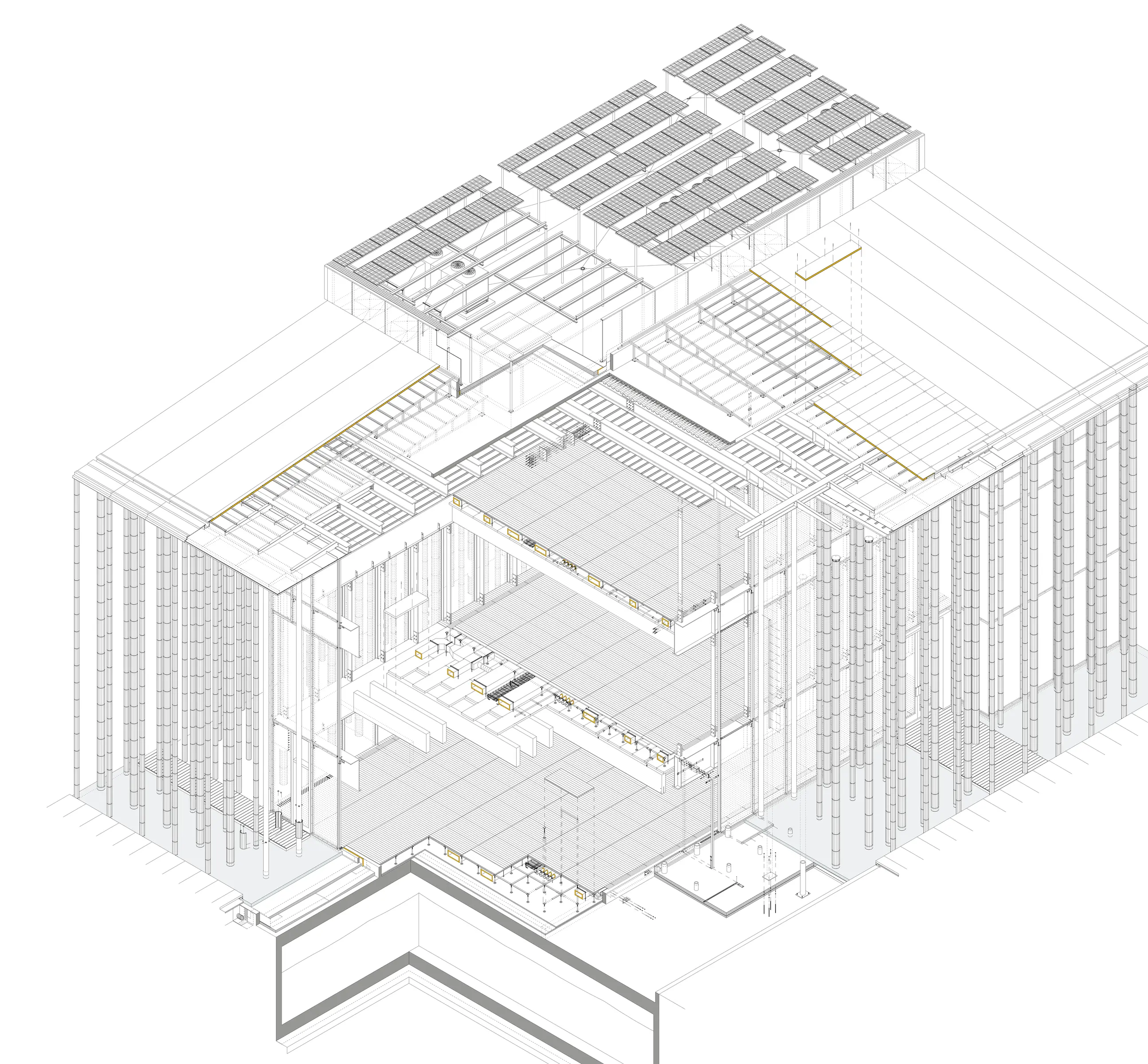

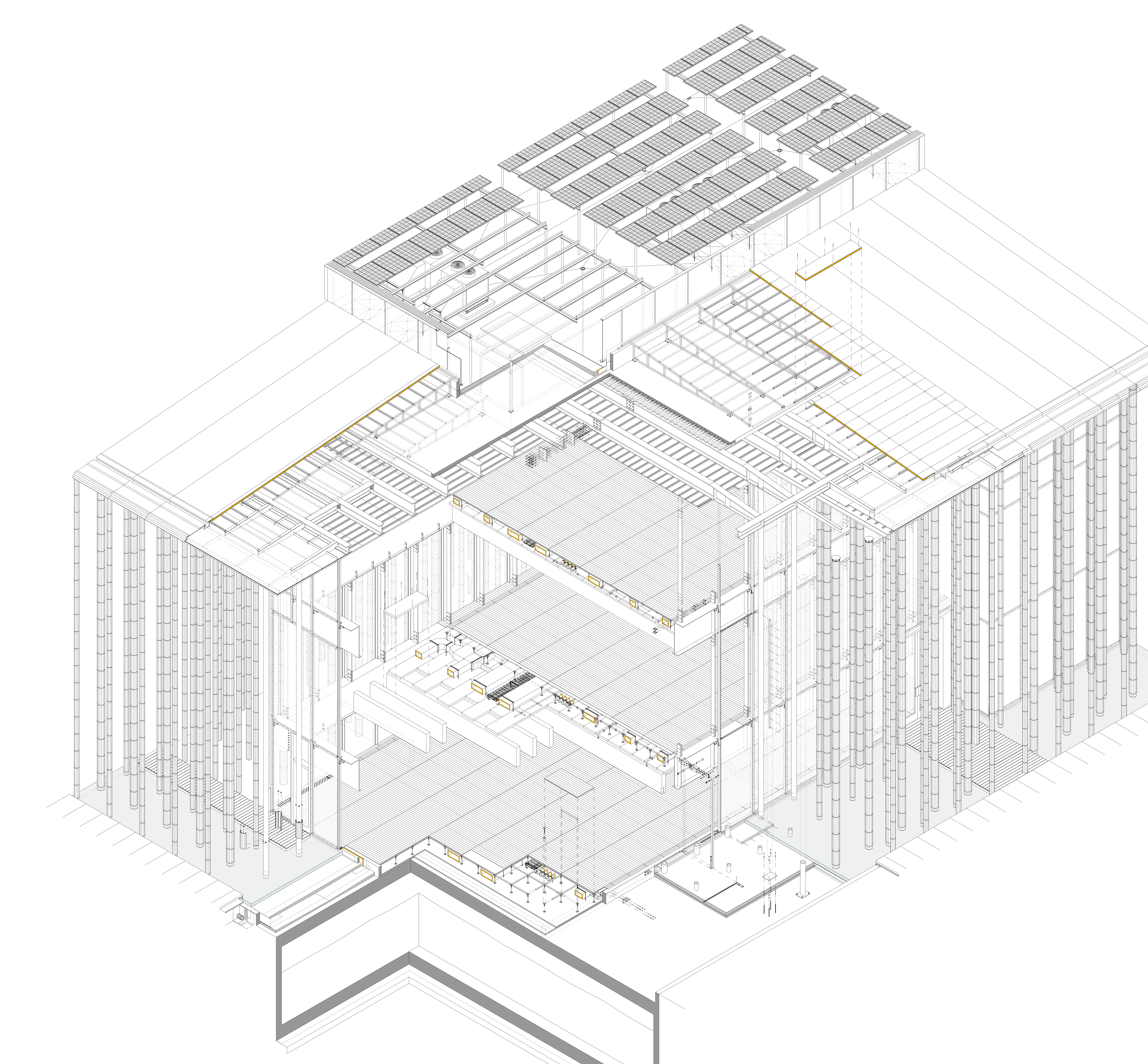

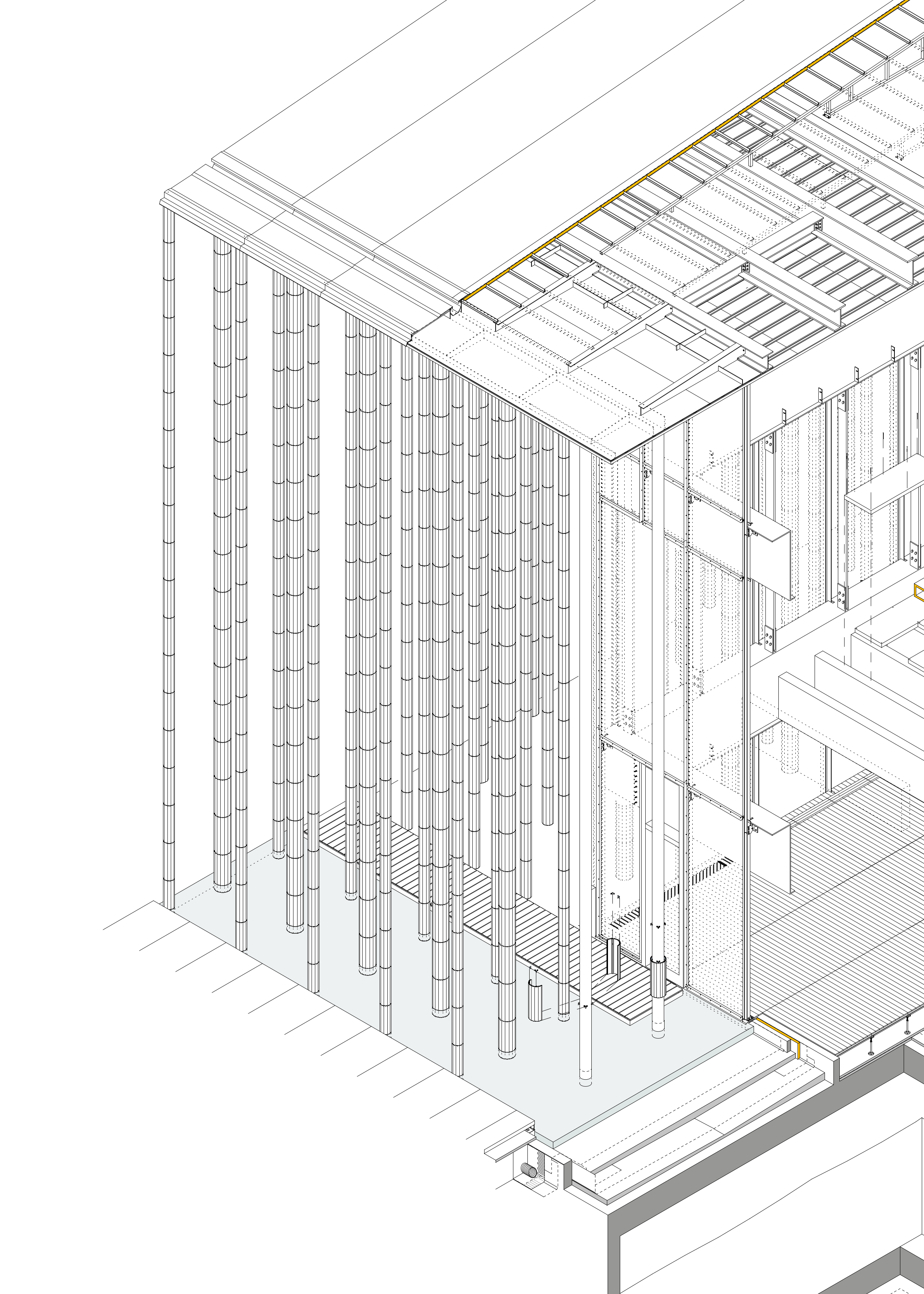

La axonometría retira parte de la cubierta y de los cerramientos para leer simultáneamente el bosque de pilares, los volúmenes suspendidos y los vacíos interiores. No todos los pilares responden a una función estructural: algunos reciben y transmiten cargas, mientras otros prolongan la trama como parte de la envolvente y regulan la sombra, la luz y la percepción del edificio.
- Arquitecto
- Francisco Mangado
- Proyecto
- Pabellón de España
- Lugar
- Zaragoza, España
- Investigación gráfica
- JARF · Juan Antonio Rodríguez Fernández
Primera aproximación
El edificio
como sistema.

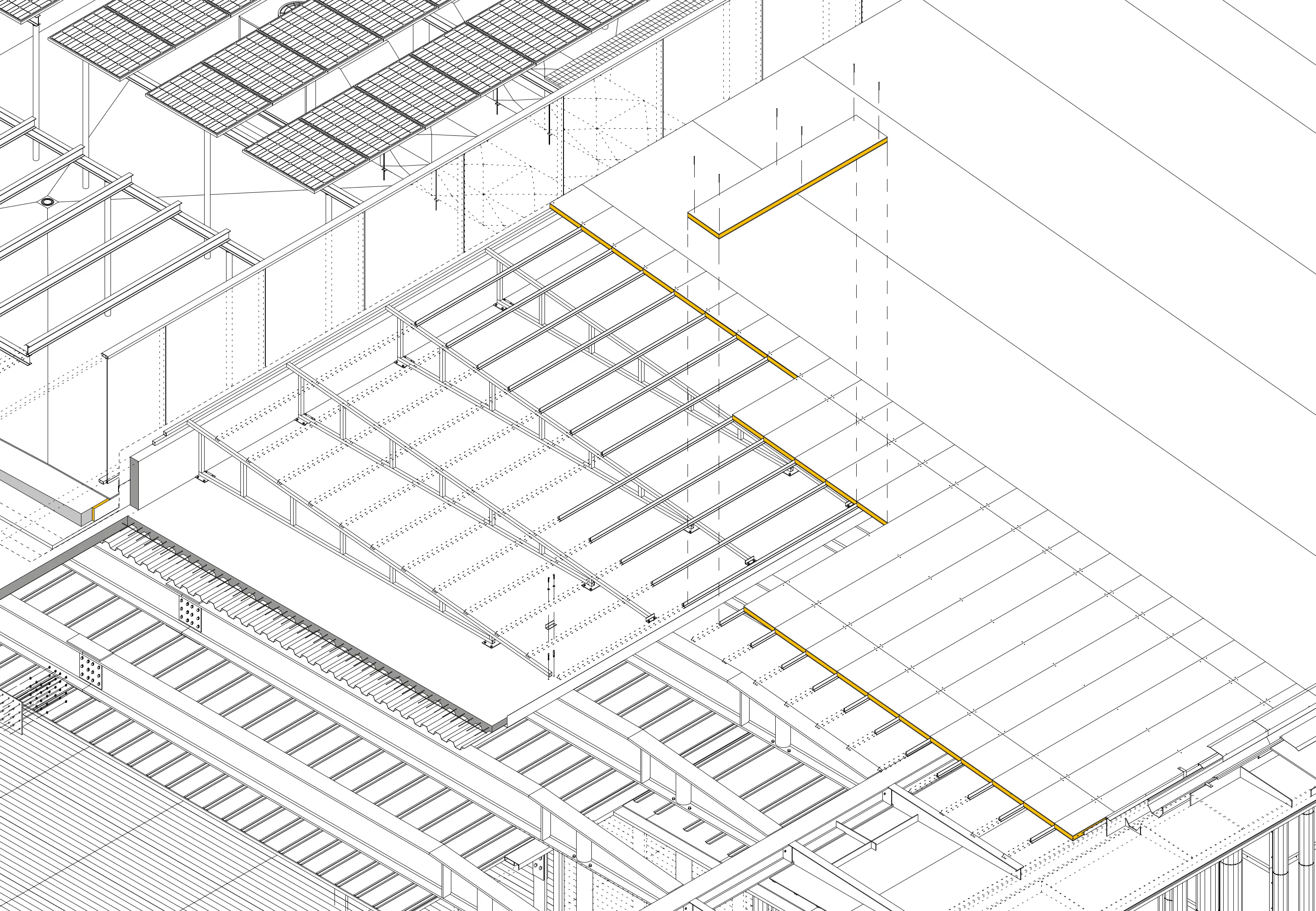

El gran tablero de cubierta se apoya únicamente en determinados pilares de la trama. El dibujo distingue esos apoyos del resto de elementos verticales y permite leer cómo la cubierta coordina estructura, protección, sombra, ventilación e iluminación.
Segunda y tercera aproximación
Del sistema
al detalle.

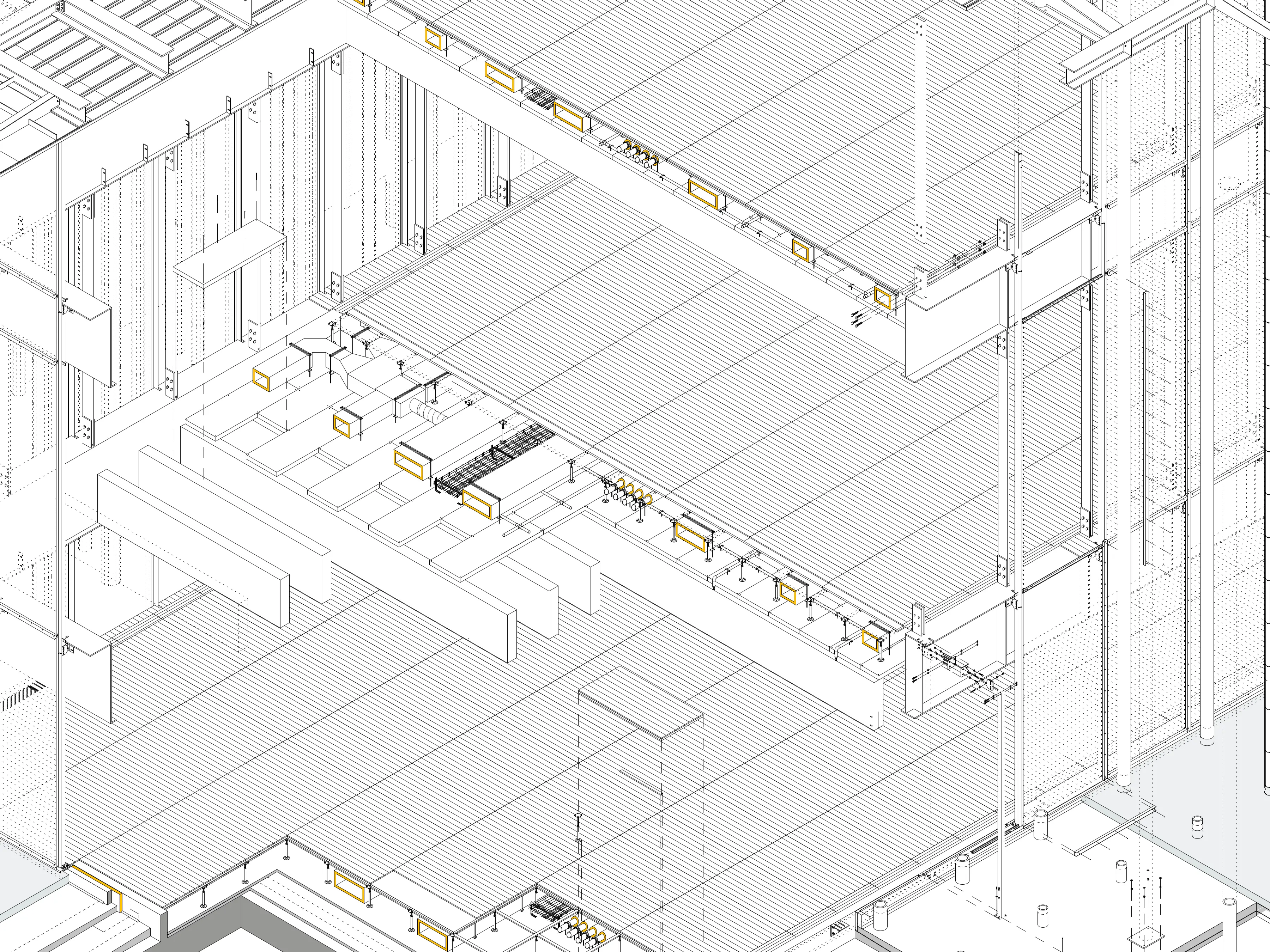

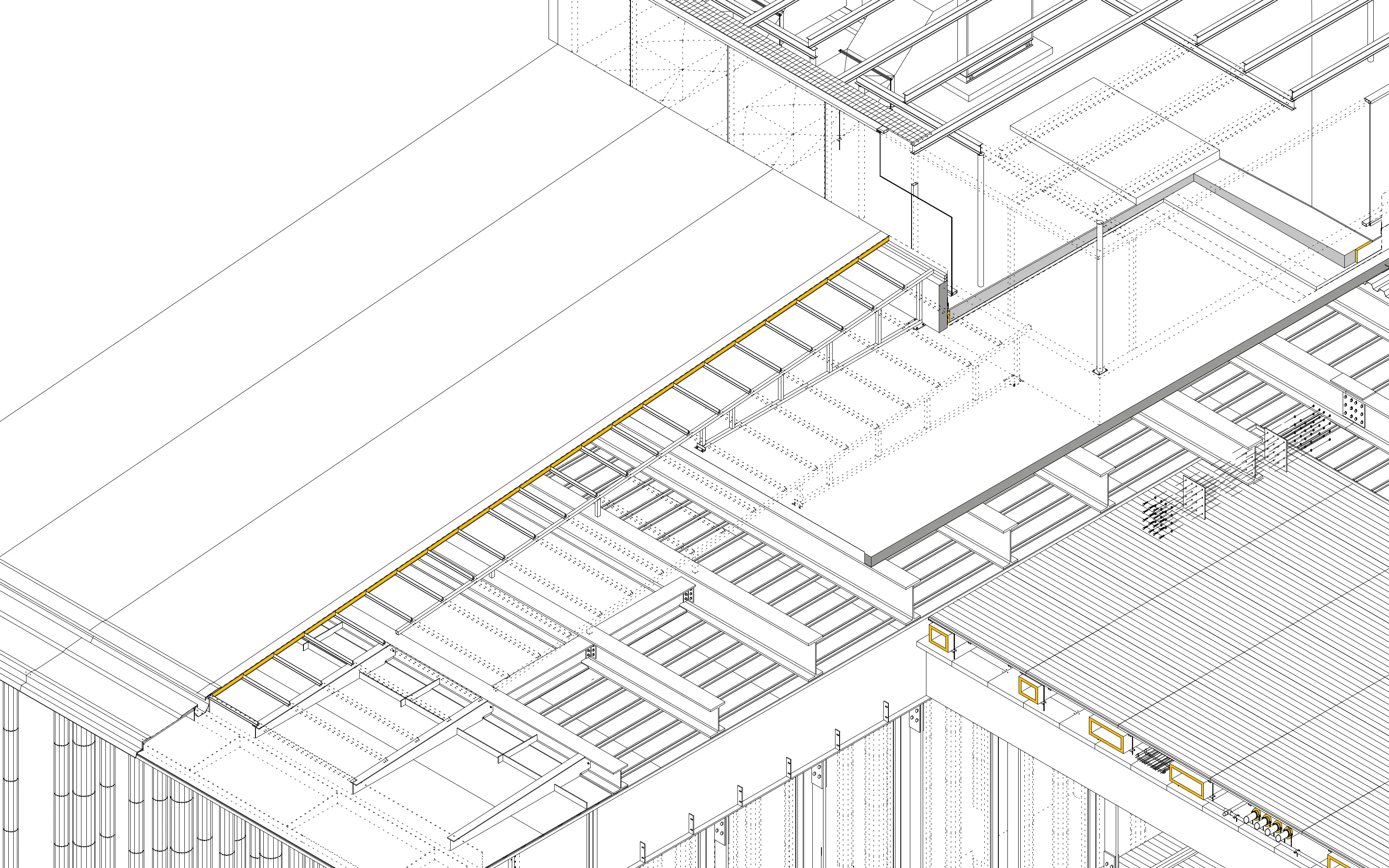

El aumento de escala lleva la disección hasta sus últimas consecuencias: identifica los materiales que forman cada paño, muestra sus interrelaciones y reconstruye el esquema y la secuencia con que se ensamblan. La construcción se entiende así como un orden preciso de capas, apoyos, uniones y acabados, no como una suma de fragmentos aislados.
