006
Cubierta · estructura · luz · encuentro
Zaragoza-
Delicias
Zaragoza, España
Pregunta de investigación
¿Cómo puede un único dibujo hacer legible una infraestructura de esta escala?

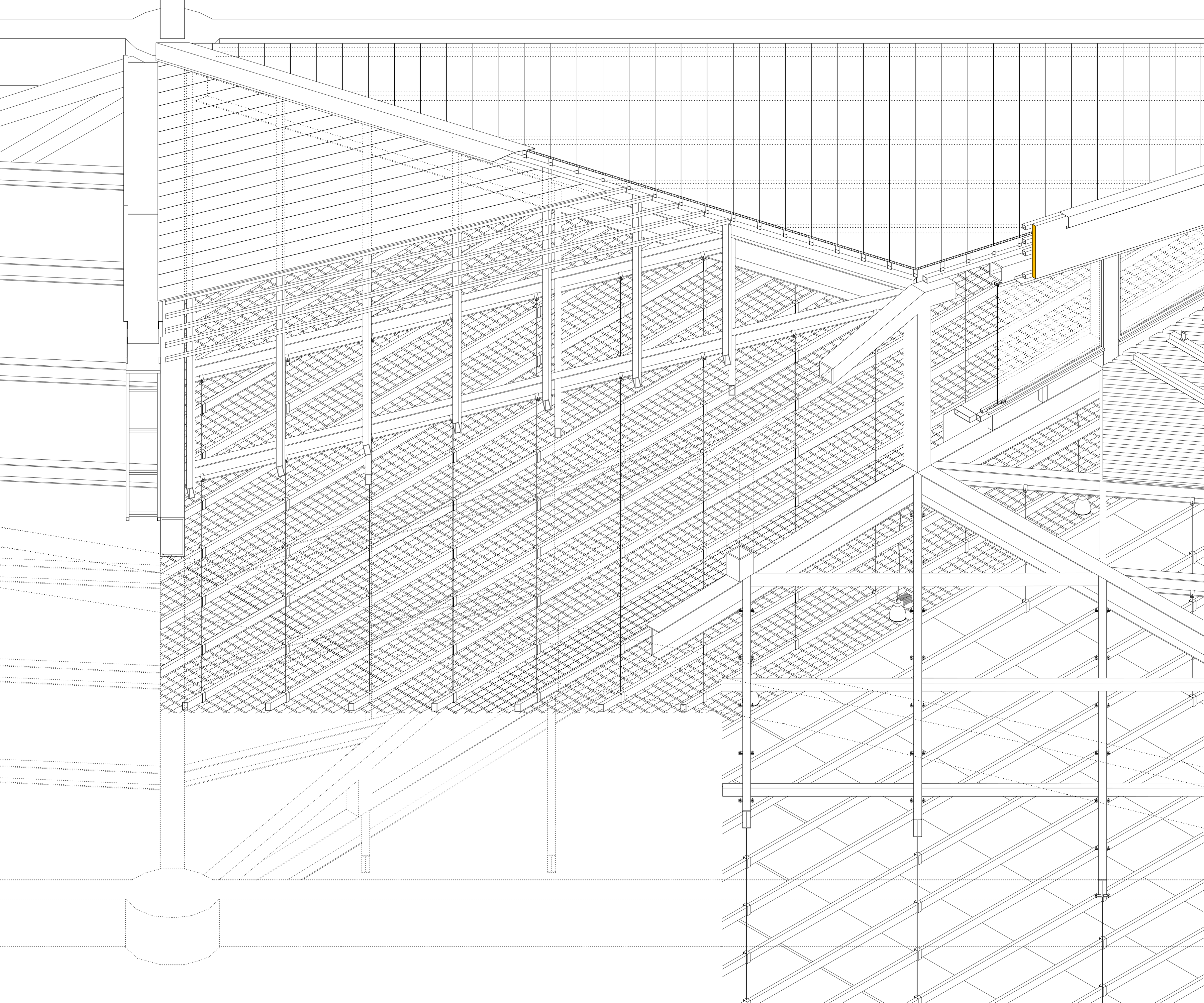

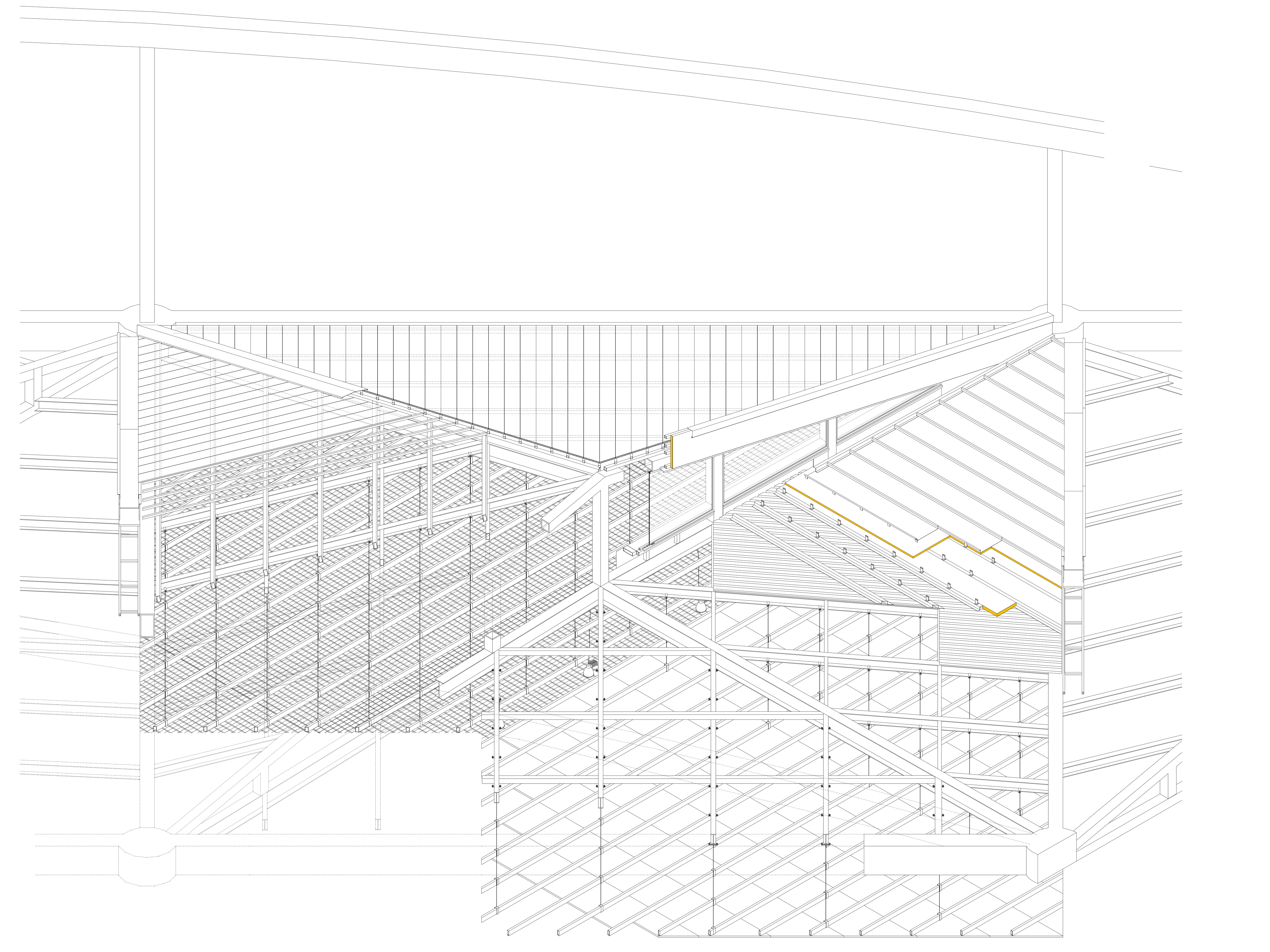

La axonometría describe uno de los módulos que componen la megaestructura: el plano constructivo final de la cubierta, la estructura principal y los sistemas suspendidos. La profundidad se manipula para mantener simultáneamente visibles elementos situados en planos distintos.
- Arquitecto
- Carlos Ferrater
- Proyecto
- Estación Intermodal Zaragoza-Delicias
- Lugar
- Zaragoza, España
- Investigación gráfica
- JARF · Juan Antonio Rodríguez Fernández
01 · Un dibujo, tres lecturas
La escala cambia; las relaciones permanecen.

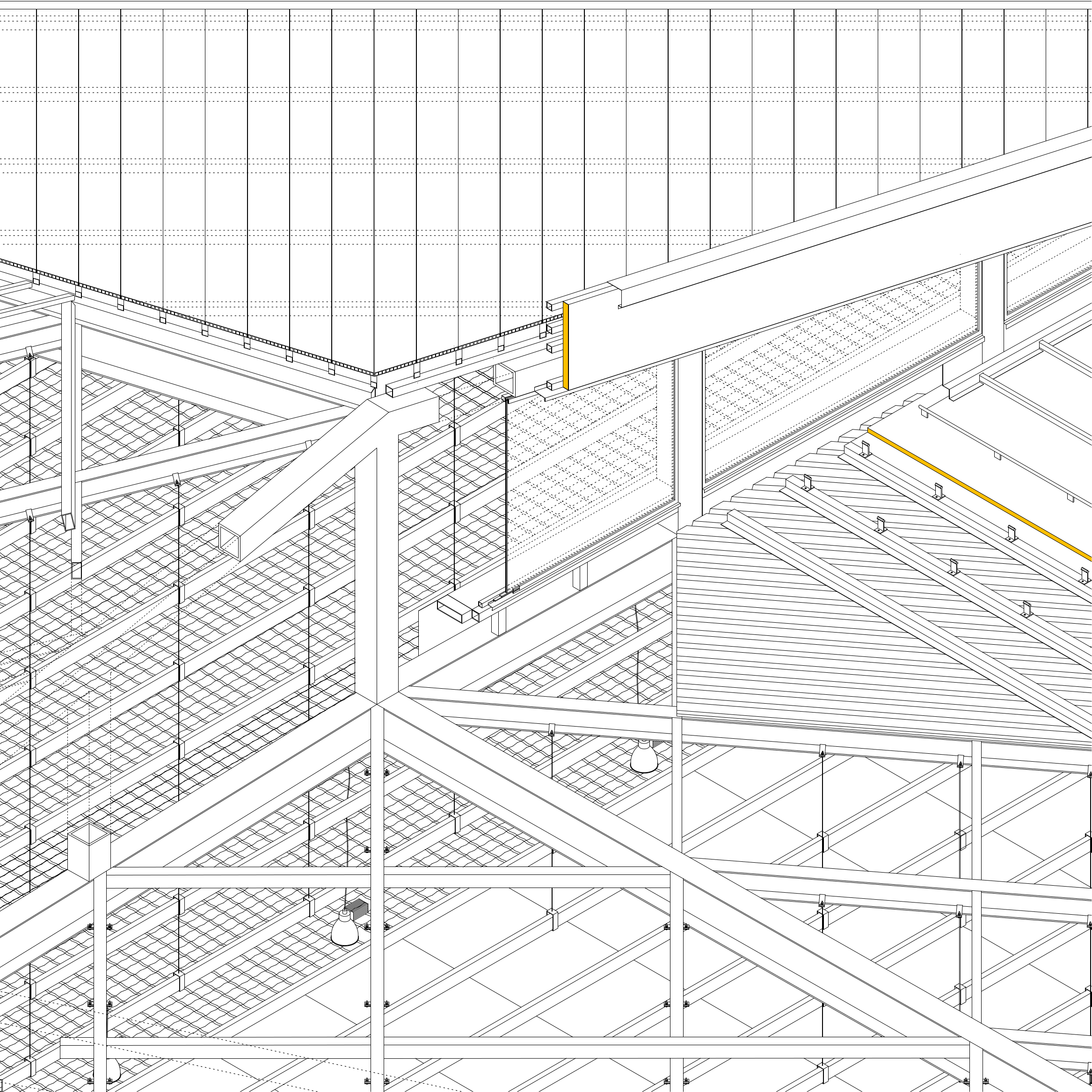

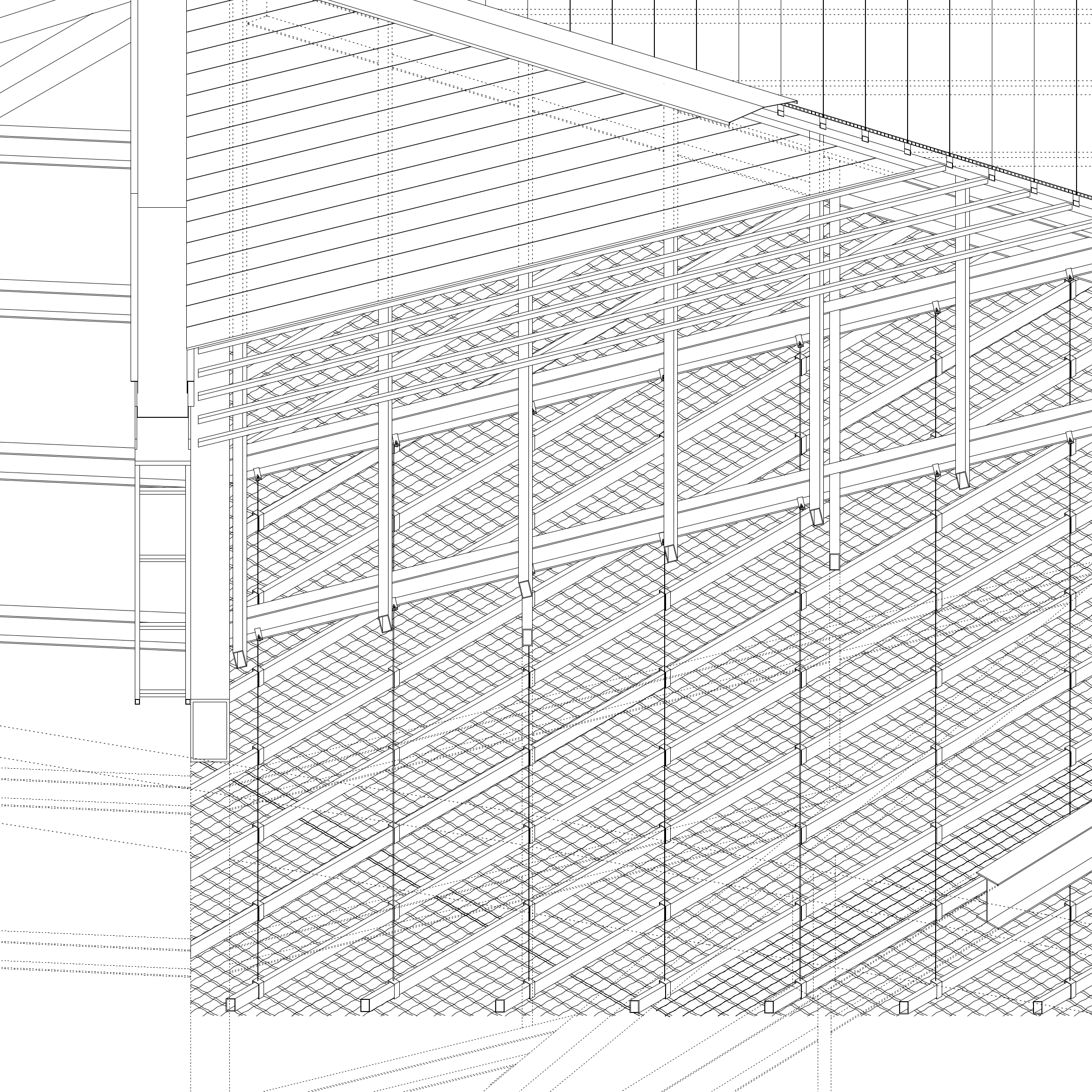

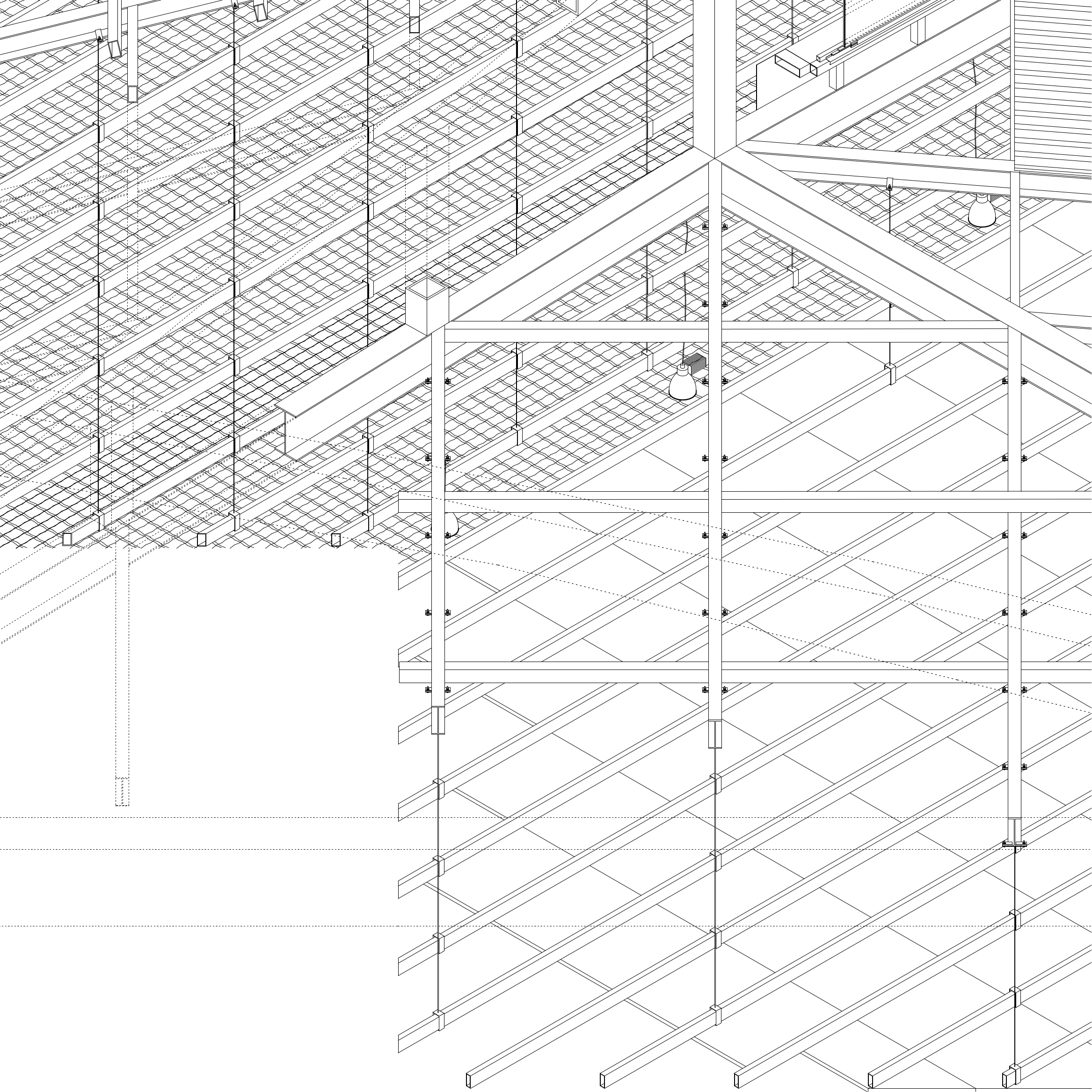

Las tres aproximaciones explican capas complementarias de la cubierta. La primera describe el plano translúcido y ligero que protege el interior de las inclemencias y permite la entrada de luz. La segunda muestra los grandes elementos estructurales que sostienen la megaestructura y los paños opacos que completan su protección. La tercera descubre los elementos suspendidos que tamizan la luz filtrada a través del primer plano.
